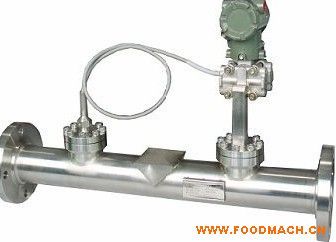

楔形流量計是一種差壓式流量儀表，它是一塊V型的節流件，安裝在管道的上部，它的園滑頂角朝下，這樣有利于含懸浮顆粒的液體或粘稠液體及臟污介質順利通過，不會在節流件上游側產生滯流、粘附、沉淀，特別適用高粘度、高濃度、結晶混合液、臟污液體及高含塵氣體的流量測量。因此被廣泛地應用于石油、化工、天然氣、冶金、鋼鐵、電力、水利、給排水、造紙、制藥、釀造、紡織印染等行業的計量與過程監測。
二、測量原理
楔形流量計的基本流量方程式來自于伯努利原理（能量守衡和連續方程），通過楔塊產生差壓，該差壓正比于質量或體積流量。用不同的高度H與管道內徑ID的比（楔比H/ID）來確定不同的流量測量范圍，楔形流量計可以應用于*困難的流量測量，并保證*可靠的測量結果。

三、主要特點
1、楔形節流件結構特殊，具有導流作用，當夾帶懸浮物的流體或者高粘度流過時，可避免滯留和堵塞。
2、傳感器內沒有可動部件，抗磨損，故長期性能穩定，使用壽命長。
3、經試驗研究和實際使用考察，在管道雷諾數很低（Red=300）時，仍可進行正常測量，故適用于高粘度流體和小流量場合下的流量測量。
4、具有壓力變化、溫度變化、粘度變化和流量系數非線性的補償功能，適用不同流體的測量條件，滿足測量要求 。
5、具有*小的安裝直管段要求：上游為5倍管道直徑，下游為2倍管道直徑。
6、安裝方便：可向用提供一套經過標定的一體化安裝組件（包括傳感器、差壓變送器和法蘭等），只需將此組件嵌入工藝管道，用螺栓緊固

即可使用。

四、主要技術性能
1、適用流體：污水、工業用水、泥漿、礦漿、糖漿酸堿溶液、稠液、流體食品、食用油、礦物油等夾帶懸浮的或高粘度的流體。
2、測量管徑：DN15-2200mm或更大
3、流量范圍：3.5-2800m3/h（分檔），范圍度4：1
4、楔型比：0.2-0.5（設計選擇）
5、流體溫度：10-100℃
6、流體壓力：0.1-2.5Mpa
7、測量精度：1~1.5%
8、防爆：di II BTC（隔爆）或ia II BCT6（本安）
9、材質：楔形節流件為不銹鋼（1Cr18Ni9Ti），測量管為碳鋼無縫管。
10、顯示方式：數字顯示瞬時流量，累積流量，壓力，溫度等參數。
11、整機輸出信號：4-20mADC（代表瞬時流量值）。
12、電源：流量積算儀電源AC220V+10%，50HZ，差壓變送器電源24VDC（有流量積算儀供電）。
13、使用環境：0-50℃，相對濕度≤85%
