| 應用領域 | 食品 制藥 化工 | 物料類型 | 粉狀、粒狀物料 | 適用物料 | 干粉 |
| 動力類型 | 電動 | 工作方式 | 擴散混合機 | 料筒運動方式 | 內置攪拌槳 |
| 結構形式 | 圓筒混合機 | 產品類型 | 全新 | 品牌 | 普友 |
| 型號 | SHJ | 布局形式 | 立式 | *大裝料量 | 250（Kg） |
| 每次處理量范圍 | 101-500（千克） | 生產能力 | 240（Kg/次） | 外形尺寸（長*寬*高） | Ф1160*2250（mm） |
| 整機重量 | 800（Kg） | 物料粒度 | 20-250（目） | 卸料方式 | 球閥出料 |
| 規格 | 500 | 功率 | 4 | 工作條件 | 常溫、常壓、粉塵密封 |
| 裝載系數 | 0.6 |
概述
由螺旋的公、自轉使物料在錐體內產生符合運動，主要產生四種運動形式：
（1）螺旋沿壁公轉，使物料沿錐壁作圓周運動。
（2）螺旋自轉使物料自錐底沿螺旋而上升。
（3）螺旋的公、自轉復合運動使一部分物料被吸收到螺旋圓柱面內，同時受螺旋自轉的離心力作用螺旋圓柱面內的一部分物料向錐體徑向排放。
（4）上升的物料受自身重力作用下降，四種運動在混合機內產生對流、剪切、擴散，從而達到快速均布混合的目的。
特點
該機型按用戶要求可做單螺旋、雙螺旋、三螺旋。
可加裝飛刀、噴霧化裝配、滿足特殊工藝要求。
出料閥有手動、氣動兩種方式。
特殊物料可加大電機功率（加重型）。
應用范圍
應用于化工、醫藥、農藥、染料、石油、冶金、建材等物料與粉體（固—液），粉體與液體（固液）混合、反應、干燥、冷卻。
前言PREFACE

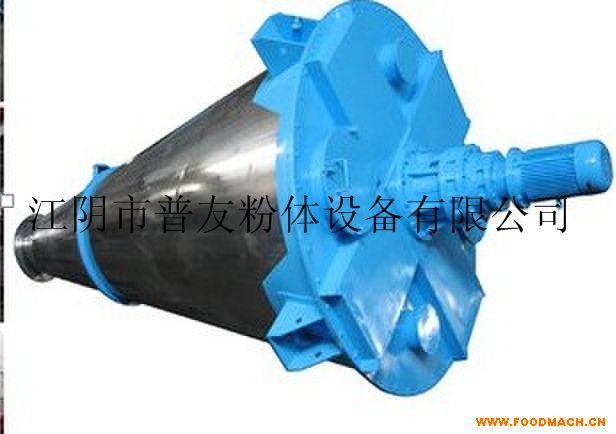

SHJ-A型懸臂非對稱雙螺旋錐形混合機是行星錐形混合機中的一種，使用面*廣、銷量*大的粉粒體混合機型。它適用于化工、農藥、染料、飼料添加劑、醫藥、食品、石油、冶金、礦山、建筑、機械、國防以及農業種子等粉（粒）料混合。
使用特征CHARACTERISTICS OF USAGE
對比重懸殊和粒徑不同的物料組成有很強的適應性；
混合溫和，對顆粒料不壓潰和磨碎，對熱敏料不產生過熱現象；
不僅可進行粉粒體混合操作，還可添加少量的液體混合操作；
混合速度快，混合時間短；
混合均勻度高，一般混合均勻度變異系數（CV）≤5%；
混合無死角，出料既快又干凈；
改變?cè)摍C(jī)某些結構，可以產生某種全新的功能；
有良好的配套性，增加某些配套裝置，可以使操作更方便，使用更稱心；
安裝操作簡單，清理維修方便，使用壽命長；
設備結構STRUCTURE
SHJ-A型混合機，它主要由筒體、電機減速機、傳動機構、螺旋部分及出料閥等五大部分組成。
SHJ-A混合機頂端的電動機帶動雙級雙出軸擺線針輪行星減速器，輸出公轉自轉兩種速度，使兩根螺旋軸作行星式運轉。
混合容器為倒錐體，機內兩根螺旋采用懸臂非對稱結構，長螺旋靠錐壁安裝，短螺旋靠近中心部位安裝；長螺旋直徑小，短螺旋直徑大；因而大大增強了中心區域的攪拌效果，提高了混合效率和混合精度。
全容積10m3以上的DSH型混合機公、自轉分開傳動。
本機傳動件采用多道、多功能密封機構，能有效地防止灰塵進入軸承和潤滑脂滲出污染物料。
混合原理MIXING PRINCIPLE
工作時，裝在機內的兩根螺旋作自轉的同時又沿錐壁作公轉，呈行星式的運動。雙螺旋的快速自轉將物料向上提升，形成兩股非對稱的沿筒壁和中間自下向上的螺柱物料流。
轉臂帶動螺桿的公轉運動，使螺旋外的物料不同程度地進入螺柱包絡體內，一部分物料被錯位提升，另一部分物料又被甩出螺柱，從而達到全圓周方位物料的不斷擴散。
被提升到上部的兩股非對稱物料再向中心凹穴匯合，兩股物料流匯合成一股向下流動，補充了底部物料的空穴，形成非對稱循環。
由于上述的復合運動，使物料在較短時間內獲得了高精度的均勻混合。
