產品關鍵詞：進口切斷閥 進口快速切斷閥 進口緊急切斷閥 活塞式切斷閥
- 產品名稱：進口氣動活塞式切斷閥
- 產品編號：043
- 產品商標：沃德
- 產品規格：DN10-DN300
- 參考價格：面議
- 更新時間：2025/8/30 23:47:44
- 點擊次數：1190次

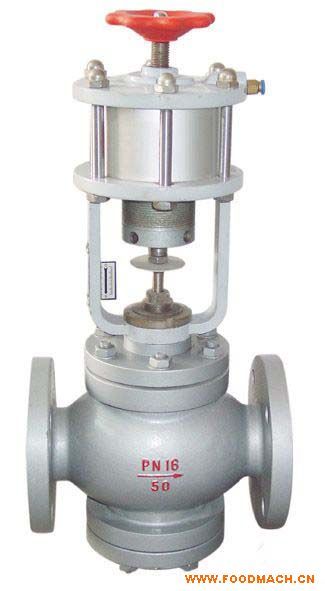

進口氣動活塞式切斷閥
氣動活塞式切斷（簡短活塞式切斷閥），是氣動單元組合儀表中的執行單元。它接收來自調節儀表的信號，控制工藝管道內流體的切斷與接通或切換流道。該產品具有操作力大、閥體設計新穎，流阻小、額定流量系數大、許用壓差大密封性能優良等優點。因而廣泛應用于石油、化工、冶金、電力、輕紡等工業部門的生產過程自動控制與遠程控制系統中。
結構與原理：氣動活塞式切斷閥由氣動活塞式執行機構與直行程調節機構二部組成，中間由支架邊接而成。根據調節機構的形式，氣動活塞式切斷閥可分為直通單座切斷閥、直通套筒切斷閥、二位三通切斷閥）三種型式。氣動活塞式執行機構有單作用（彈簧復位）和雙作用（雙進氣）二種。采用單作用執行機構，整機作用方式可分為氣關式（水平管路接通）和氣開式（水平管路斷開）。氣動活塞式切斷閥有硬密封和軟密封兩種密封形式，分別適用于不同的溫度及壓力。
氣動活塞式套筒切斷閥采用平衡式閥芯，可提高切斷壓差。
二位三通切斷閥采用四通式閥體，有三個流道口，特別適用于對兩條流路的切換。
作用原理：當信號壓力為零，由于彈簧（單作用僅有）的預緊力，使閥芯處于初始狀態（常開或常閉）。當執行機構接到信號壓力（0.4~0.6MPa）時，壓縮彈簧，帶動推桿、閥體、閥芯移動到極限位置，使閥門全開或全關。達到對管道內介質接通、切斷或管路間切換控制。配用二位三通電樣閥，使活塞式切斷閥控制更加方便、簡捷。
零件材料：
閥體、閥蓋：HT200、ZG230-450，ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti
閥座：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
閥芯：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
氣缸體：ZG230-450
活塞：ZAlSi12
填料：聚四氟乙烯，柔性石墨
閥芯軟質密封件：增強聚四氟乙烯
主要技術參數：
公稱通徑：DN15
工作溫度（℃）：-20~200、 -40~450
氣源壓力Ps(MPa)：0.14~0.8
連接方式：焊接、法蘭（或根據用戶要求定制）
執行機構：氣動：多彈簧薄膜執行機構 、活塞式執行機構（可選氣開式、氣關式或者雙作用）
輸入/輸出信號：4-20ma或0-10V
可選附件：電磁閥、行程開關、防爆型/隔爆型定位器、氣源處理器、回訊器、帶手輪機構、控制箱等
注：用于氨水時得禁止含有銅的零部件，用于氧氣時得選用不銹鋼材質經過脫脂去油處理。
進口氣動切斷閥具體規格尺寸等其他參數。可見我公司網站或者咨詢我公司銷售部。
注：由于網站平臺必須填寫價格才能通過審核，該網站平臺的價格不準確，具體價格根據用戶工礦參數選型后在報價。購買我公司產品我公司24小時對產品安裝調試進行技術指導服務，產品質保期18個月。
