適用范圍：
電加熱式小型多功能提取濃縮機組，可根據用戶場地電壓配備220V、380V、410V等多種規格，主要適用于高校、研究所和企事業單位實驗室研發及中小試生產線。方便靈活，很好的解決了以往實驗室規模做提取濃縮實驗占地大、時間長、配料多的問題。
該機組常規容量為：50L、100
L、150L、200L等規格。便于用戶根據自身產量大小選配。
系統組成：

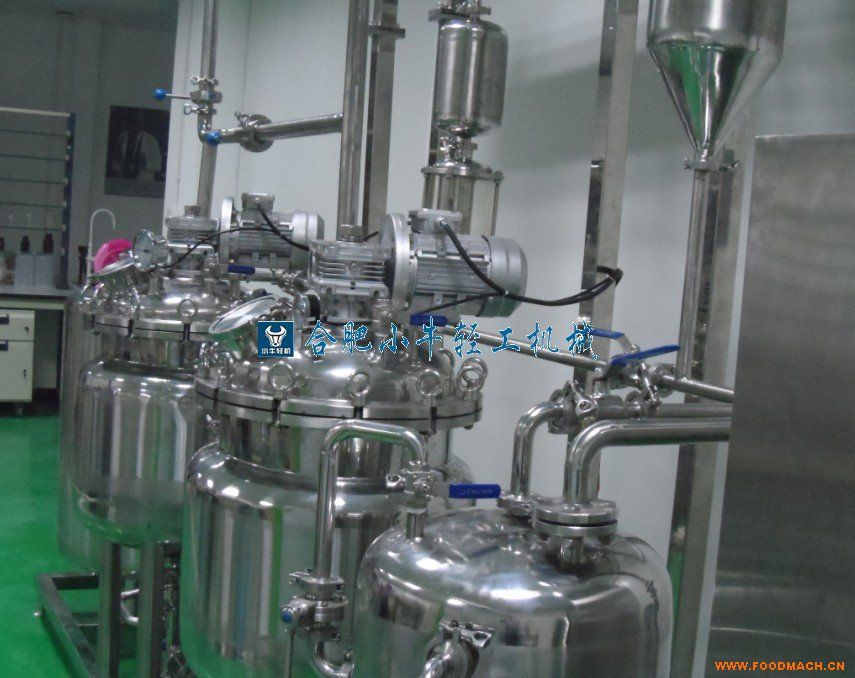

小型多功能提取濃縮機組主要由提取罐、濃縮罐、冷凝器、電加熱系統、真空及排水系統、輸送泵、設備平臺、電控制柜、閥門管路等系統組成。
工藝流程：
將藥材投入提取罐內，加入5—10倍（根據工藝要求）的溶劑如水、乙醇、甲醇、丙酮等（根據工藝要求）。開啟加熱系統，使提取液加熱至沸騰20--30分鐘后，將三分之一的提取液抽入濃縮罐。關閉提取罐系統與夾套熱水，開啟濃縮系統與加熱系統使?jié)饪s汁溫度保持在80℃左右，真空度保持在－0.05到－0.09Mpa，濃縮時產生的二次蒸汽經過冷凝器與冷卻器變成冷凝液回流至提取罐做新溶劑加入藥里，新溶劑由上而下通過藥材層到提取罐底部，藥材中的可溶性成分溶解于提取罐內溶劑，提取液經抽濾管抽入濃縮罐，濃縮產生的二次蒸汽又送至提取罐做新溶劑，形成新溶劑回流提取，直至完全溶出（提取液無色）濃縮繼續進行，直至濃縮成需要的比重藥膏，提取罐內的無色液體可下次復用，若是有機溶劑提取，則先加適量水，開直統與夾套熱水，回收溶劑后，將渣排掉。
主要特點：1、用戶僅需提供水、電工況即可，設備占地面積小，有效縮短實驗時間；
2、 中央控制器控制，操作方便，自動化程度高；
3、機組裝置選材優良，采用動態提取濃縮，具效率高；
4、電加熱方式，用戶可無需鍋爐；罐內配備CIP清洗系統，就地清洗；
5、可實現提取濃縮溫度的控制及顯示；
6、弧形設計，物料無加熱和清洗死角，排料完全徹底；
7、三層結構帶保溫，可拆式結構便于檢修，內外表面精拋光；
8、全部由SUS304或316L或321不銹鋼材質制造；
主要技術參數（僅供參考，我司根據不同物料特性另行設計）
| 型 號 |
TN-50 |
TN-100 |
TN-150 |
| 容量（L） |
50 |
100 |
150 |
| 加熱功率（KW） |
12 |
18 |
18 |
| 夾層壓力(Mpa) |
0.09-0.25 |
| 罐內壓力（Mpa） |
-0.098--0.09 |
| 提取溫度（℃） |
100 |
| 濃縮溫度（℃） |
40-80 |
| 攪拌電機（KW） |
1.1 |
1.5 |
2.2 |
| 冷凝面積（M2
） |
0.85 |
0.95 |
1.4 |
| 加熱面積（M2
） |
0.65 |
0.95 |
1.1 |
| 真空泵（KW） |
1.5 |
2.2 |
3 |
| 真空度（Mpa） |
-0.05 —
-0.09 |
