產品關鍵詞：自吸泵 衛生泵 不銹鋼泵 回程泵

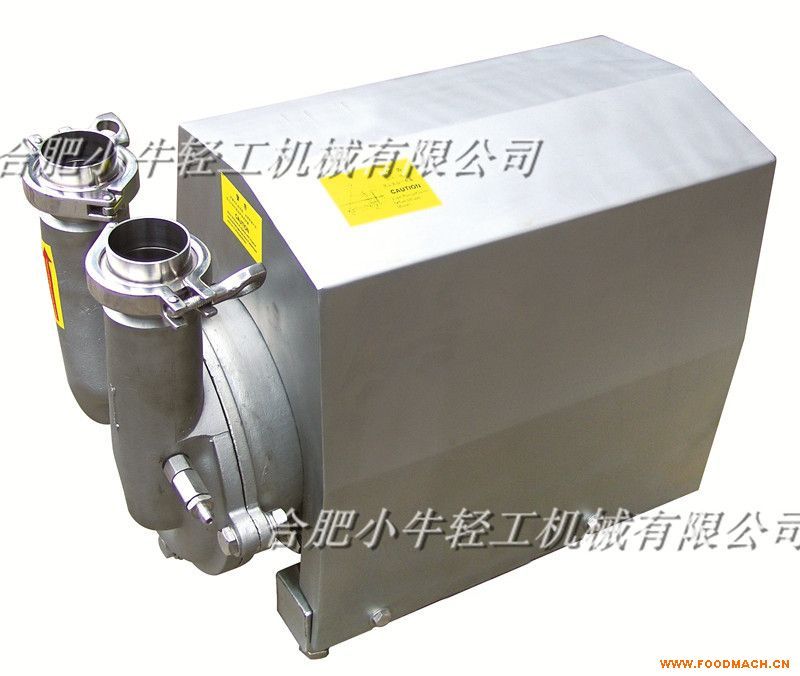

- 產品名稱：CIP自吸泵,不銹鋼自吸泵,衛生級自吸泵,cip回程泵
- 產品編號：XZX-5/20
- 產品商標：小牛輕機
- 產品規格：5t/h
- 參考價格：面議
- 更新時間：2015/12/22 17:14:55
- 點擊次數：875次
一、設備概述：
自吸泵是特別設計用來處理液位低于泵進口的吸取物料及含有一部分氣體的流體物料輸送用的一種自吸式離心泵。不銹鋼自吸泵主要應用在制藥、食品、酒類、飲料、化工等行業。特別是在CIP就地清洗系統中作回程泵使用。
不銹鋼自吸泵和一般的離心泵不同，由于泵殼的特殊設計，其密封性能較一般的離心泵高，且電機停運后泵殼里的水不會自動排空，電機帶動渦輪高速旋轉，迅速使泵內形成負壓(真空)。利用大氣壓將水壓至泵殼，后再離心揚程。
二、自吸原理：
泵啟動后，葉輪將吸入室所存的液體及吸入管內中的空氣一起吸入，并在葉輪內得以完全混合，在離心力的作用下，液體夾帶這氣體向渦卷室外緣流動，在葉輪的外緣上形成高速旋轉液環。氣液混合體通過擴散管進入氣體螺旋槽，隨著螺旋槽和葉輪之間的間隙越來越小，直至被推壓至出口處。此時，由于流速突然降低，較輕的氣體從混合液體中被分離出來，氣體通過泵體出口繼續上升排出。脫氣后的液體回到儲液室，并由回流孔再次進入葉輪，與葉輪內部從吸入管道中吸入的氣體再次混合，在高速旋轉的葉輪作用下，又流向葉輪外緣。隨著這個過程周而復始地進行下去，吸入管道中的空氣不斷減少，直到吸盡空氣，完成自吸過程。
三、產品說明：
材質：304不銹鋼、316不銹鋼
工作溫度：-10℃——110℃（滅菌溫度140℃）
電機：普通電機、防爆電機
接口方式：卡箍快裝、DIN標準活接、焊接
密封方式：機械密封
四、技術參考：
流量 | 揚程 | 吸程 | 電機功率 | 進出口徑 | 外形尺寸 |
5 | 20 | 3-4 | 1.5 | 38 | 580×230×380 |
10 | 20 | 3-4 | 2.2 | 51 | 600×250×400 |
20 | 18-20 | 3-4 | 4 | 51 | 600×305×455 |
