產品關鍵詞：截止閥 焊接截止閥

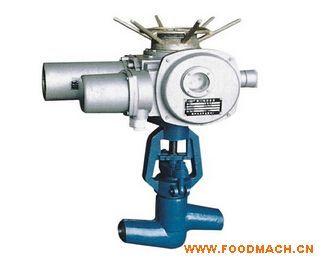

- 產品名稱：J961Y電動焊接截止閥
- 產品編號：
- 產品商標：
- 產品規格：
- 參考價格：面議
- 更新時間：2014/9/18 13:24:52
- 點擊次數：684次
J961Y電動焊接截止閥產品說明：
J961Y電動焊接截止閥(鑄鋼焊接截止閥)具有結構緊湊，密封面不易磨損、擦傷；密封性能好，制造與維修方便；啟閉時閥瓣行程小，啟閉時間短；閥門高度小，工藝性能好和適用范圍廣等特點；是一種廣泛使用的截斷閥，用于截斷或接通管路中的介質，一般不用于調節流量。
J961Y電動焊接截止閥產品用途：
焊接連接的截止閥適用于公稱壓力PN20～32MPa及P54/100V-P57/170V ，工作溫度≤ 產品型號 公稱壓力PN(MPa) 試驗壓力(MPa) 工作壓力(MPa) 工作溫度（℃） 適用介質 殼體強度 密封 P54 P55 P57 J961Y/H-100 10 15 11 / / / ≤450(425) 水、蒸汽、油品 J961Y/H-200 20 30 22 / / / J961Y/H-250 25 38 28 / / / J961Y/H-320 32 48 36 / / / J61Y-P54100V / 30 12.5 10 / / ≤540 蒸汽 J61Y-P54140V / 38 17.5 14 / / J61Y-P54170V / 53 21.3 17 / / J61Y-P55100V / 38 12.5 / 10 / ≤550 J61Y-P55140V / 48 17.5 / 14 / J61Y-P55170V / 53 21.3 / 17 / J61Y-P57100V / 48 12.5 / / 10 ≤570 J61Y-P57140V / 55 17.5 / / 14 J61Y-P57170V / 60 21.3 / / 17 J961Y電動焊接截止閥產品主要零件材料： 零件名稱 閥體 閥蓋 閥桿 閥瓣 密封面 填料 閥桿螺母 手輪 緊固件 J61H型 25 25 鉻不銹鋼 鉻不銹鋼 鉻不銹鋼 柔性石墨 鋁青銅 可鍛鑄鐵 優質碳鋼 J61Y型 25 25 鉻不銹鋼 25 硬質合金 J61Y-P54型 12Cr1MoV 12Cr1MoV 20Cr1Mo1VA 公稱通徑 主要外形尺寸和連接尺寸 L D1 D2 D3 α H J961Y/H-100、200、250、320 J961Y-P54100V、P54140V、P54170V 15 150 17 36 / 37.5° 518 20 135 170 22 42 / 37.5° 518 25 135 170 26 42 / 37.5° 518 32 170 180 31 44 / 37.5° 560 40 230 38 60 / 37.5° 545 50（1） 250 50 82 / 32° 728 50（2） 320 350 50 82 / 32° 748 65 370 260 69 100 110 32° 829 80 400 430 470 84 108 130 32° 898 100 455 560 107 144 165 32° 913 125 600 124 170 184 32° 1182 150 700 146 180 212 32° 1278
J961H型
WCB
WCB
鉻鉬鋁鋼氮化
鉻鉬鋼
J961Y型
WCB
WCB
鉻鉬鋁鋼氮化
J961Y-P54型
WC6
WC6
38CrMoA
