產品關鍵詞：Q911F電動螺紋球 螺紋球閥

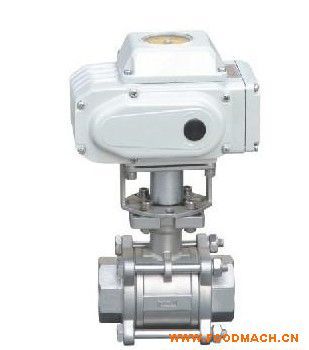

- 產品名稱：Q911F電動螺紋球閥
- 產品編號：
- 產品商標：
- 產品規格：
- 參考價格：面議
- 更新時間：2014/9/18 11:27:55
- 點擊次數：714次
CH系列執行機構技術參數 | 閥體參數 | |||
電源 | AC200/220V，50/60Hz | 公稱通徑 | DN10～100mm | |
輸出力矩 | 50N·M～2000N·M | 公稱壓力 | PN1.6 2.5 4.0 6.4 31.5MPa(定制) | |
動作范圍 | 0～90° 0～360° | 泄漏量 | 軟密封:零泄漏 | 硬密封:≤額定流量的10-5 |
動作時間 | 15秒/30秒/60秒 | 執行機構 | 可另配PSQ、HQ、UNIC、361RS等系列 電子式電動執行機構 | |
保護裝置 | 過熱保護 | 流量特性 | 快開特性 | |
環境溫度 | -30°～60° | 可調范圍 | DN10-80 | |
250:1 | ||||
手動操作 | 同附帶手柄操作 | 基本誤差 | ±1% | |
限位 | 電氣、機械二重限位 | 死區 | ≤1% | |
防護等級 | 相當于IP-65 | 回差 | ≤1% | |
位置測量 | 可選裝開關或電位計 | 適用溫度 | 密封面 | |
驅動電機 | 8W/E | PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃ | ||
進線接口 | PE1/2〞進線線鎖 | |||
試驗壓力 （Mpa） | 公稱壓力（Mpa） | 壓力級（class） | JIS(Mpa) | |||||||
1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K | |
強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 |
密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 |
氣密試驗 | 0.5～0.7 | |||||||||
連接方式 | 內螺紋連接 | 對焊連接 | |||||
零件名稱 | 閥體閥蓋 | WCB | CF8(304) | CF8M(316) | WCB | CF8(304) | CF8M(316) |
球體、閥桿 | 2Cr13 | 0Cr19Ni9 | OCr17Ni12Mo2 | 2Cr13 | 0Cr19Ni9 | OCr17Ni12Mo2 | |
密封圈、填料 | 增強聚四氟乙烯、對位聚苯 | ||||||
適用工況 | 適用介質 | 水、蒸汽 、油品等 | 硝酸等腐 蝕性介質 | 醋酸等腐 蝕介質 | 水、蒸汽 、油品等 | 硝酸等腐 蝕性介質 | 醋酸等腐蝕介質 |
適用溫度 | -29～180°C(增強聚四氟乙烯)、-29～300°C(對位聚苯) | ||||||
公稱通徑 | 內螺紋連接 | 對焊連接 | ||||||||
inch | D | L (mm) | H | 管螺紋G | B | 重量 (Kg) | 尺寸 | 重量 (Kg) | ||
L | D1 | D2 | ||||||||
3/8 | 10 | 60 | 57 | 3/8″ | 95 | 0.34 | 70 | 10 | 18 | 0.32 |
1/2 | 15 | 75 | 68 | 1/2″ | 110 | 0.47 | 75 | 15 | 24 | 0.48 |
3/4 | 20 | 80 | 70 | 3/4″ | 110 | 0.68 | 90 | 20 | 28 | 0.68 |
1 | 25 | 90 | 80 | 1″ | 140 | 1.2 | 100 | 25 | 34 | 1.2 |
11/4 | 32 | 110 | 85 | 11/4″ | 140 | 1.9 | 110 | 32 | 41 | 1.9 |
11/2 | 38 | 125 | 100 | 11/2″ | 180 | 2.7 | 128 | 38 | 49 | 2.7 |
2 | 50 | 144 | 110 | 2″ | 180 | 3.9 | 154 | 50 | 62 | 3.8 |
21/2 | 64 | 186 | 130 | 21/2″ | 200 | 7.1 | 193 | 64 | 78 | 7.0 |
3 | 78 | 206 | 150 | 3″ | 250 | 11.5 | 222 | 78 | 94 | 11.4 |
4 | 98 | 240 | 170 | 4″ | 250 | 20.5 | 273 | 98 | 124 | 20.3 |
