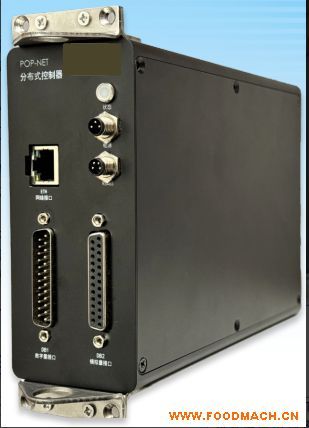

高精度多通道復雜結構伺服加載控制器POP-NET分布式控制器簡介
POP-NET分布式控制器是新一代研發基于網絡的結構/材料試驗專用控制器。靈活的部署方案以及專屬的內置控制算法，使得POP-NET控制器能夠適應從單作控制器控制到上百個作動器協同控制的使用需求，并充分保證了系統的可靠性及試驗精度，降低了對現場安裝,維護的要求。
在多通道復雜結構伺服加載應用場景中，各作動器控制回路之間的信號輸入輸出完全獨立，不受其它回路的影響，軟件耦合的程度也降到了*低。分布式控制器的設計理念，極大降低了對計算機運算能力的要求。在高速通訊總線和系統全域同步時鐘的加特下，可以實現毫秒級的精度同步控制。
控制系統基本性能
控制器內部采用模塊化設計，滿足不同的應用需求；
所有l(wèi)/0接口與外部隔離；
合理的l/0配置，專注于結構/材料試驗應用；
內置專屬控制算法，就地完成信號的采集、處理及輸出控制；
基于Modbus TCP/UDP協議的網絡接口，可方便地組成不同規模的試驗系統。
分布式的體系結構，*小化各類傳感器與控制器之間的距離，大大增強了系統的穩定性和可靠性。
產品規格如下：
AD采樣精度及分辨率： 18位/24位，*高有效采樣頻率：10KHz；
D/A輸出分辨率： 16位
控制回路閉環控制頻率：*高5KHz;
應變式傳感器輸入： 2路，內置高精度應變信號放大器；精度高，抗干擾能力強；
模擬量輸出： 4路，±10V/±10mA、±40mA或0-20mA可設置；
常規模擬量輸入： 4路，±10V;
RS-485接口： 傳輸速率2M;
以太網接口： 1路；10/100M;
位移傳感器輸入： 2路SSL位移傳感器輸入，2路光電編碼器輸入；
數字量l/0： 6路光電隔離輸入，7路光電隔離輸出，2路差分輸入，4路差分輸出；
通訊協議： MODBUS TCP/UDP協議；
