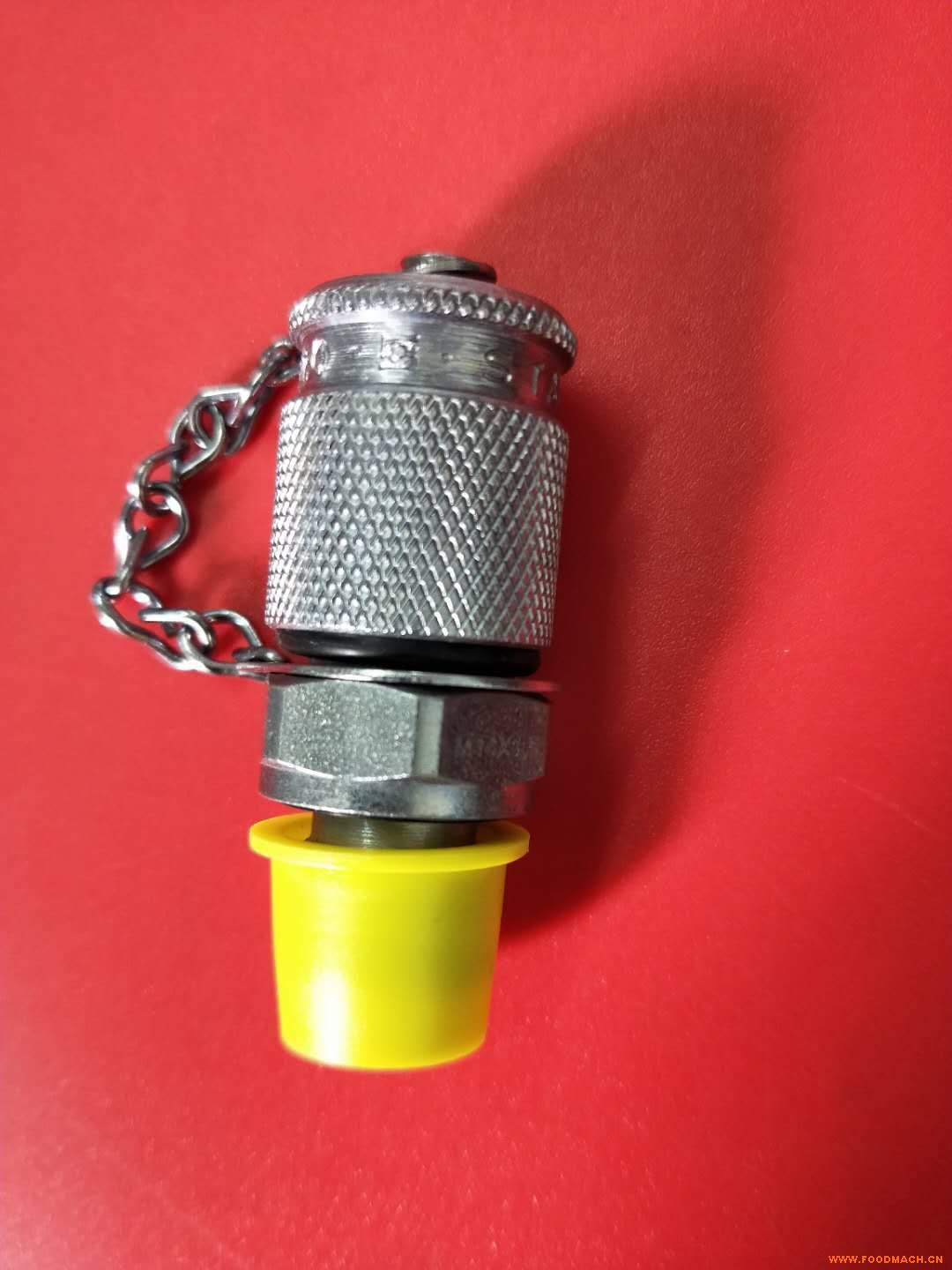

STAUFF西德福SMK15-1/4NPT-PDC6F測試接頭
STAUFF西德福SMK15-1/4NPT-PDC6F測試接頭
型號SMK適配螺紋M16x2測試20
SMK20
常規型式
西德福測壓接頭SMK20-G1/4-PC-C6F
帶直通卡套管接頭
SMK20K型
24度錐管接頭
SMK20JIC型
37度錐管接頭( SAE J514)
SSK20
隔板式接頭
鋼質，不含六價鉻的鋅鎳鍍層 =C6F如需訂購不銹鋼
材質 V2A (1.4305)請將訂貨代號中的C6F替換為
V2A如需訂購不銹鋼材質 V4A (1.4571)請將訂
貨代號中的C6F替換為 V4A
密封
如需訂購 FPM密封產品，請將訂貨代號中的P替換為V
如需訂購EPDM密封產品，請將訂貨代號中的P替換為E
標準型號為 FPM 氟橡膠密封
密封型式
A 型，STAUFF標準O型圈密封
B 型，金屬平面密封
C 型，軟密封墊
D 型，錐螺紋密封
(需要合適的密封膠)
E 型，O型圈密封
(公制 ISO6149-1，UNF ISO11926-1)
保護帽
標準材質：鋼制
如需訂購鋼質六角保護帽，請?jiān)谟嗀洿?hào)中加入-SK
（如 SMK20-M10x1-PA-SK-C6F）
如需訂購塑料保護帽，請?jiān)谟嗀洿?hào)中加入-KK
如 SMK20-M10x1-PA-KK-C6F）
有關更多材質、密封及保護帽的內容
如需其他連接端口或密封形式，請垂詢我司
外形尺寸/訂貨代號 型號 SMK 適配螺紋 M16x2測試20
接口螺紋密封工作 外形尺寸訂貨代號
壓力(mm/in)NBR密封 FPM密封
D型
SMK20-R1/8K-PD-C6F
SMK20-R1/8K-VD-C6F
SMK20-R1/4K-PD-C6F
SMK20-R1/4K-VD-C6F
SMK20-1/8NPT-PD-C6F
SMK20-1/8NPT-VD-C6F
SMK20-1/4NPT-PD-C6F
SMK20-1/4NPT-VD-C6F
E型
SMK20-5/16UNF-PEC6F
SMK20-5/16UNF-VE-C6F
SMK20-7/16UNF-PE-C6F
SMK20-7/16UNF-VE-C6F
SMK20-1/2UNF-VE-C6F
SMK20-9/16UNF-PEC6F
SMK20-9/16UNF-VE-C6F
SMK20-3/4UNF-PE-C6F
SMK20-3/4UNF-VE-C6F
SMK20-M10x1-PE-C6F
SMK20-M10x1-VE-C6F
SMK20-M12x1,5-PE-C6F
SMK20-M12x1,5-VE-C6F
SMK20-M14x1,5-PE-C6F
SMK20-M14x1,5-VE-C6F
SMK20G1/4-PC式帶直通卡套管接頭
卡套選型標準 ISO8434-1/DIN 2353
金屬件
鋼質，不含六價鉻的鋅鎳鍍層 =C6F
如需訂購不銹鋼材質V2A(1.4305)請將訂貨代號中的
C6F替換為 V2A
如需訂購不銹鋼材質V4A(1.4571)請將訂貨代號中的
C6F替換為V4A
密封
如需訂購 FPM 密封產品，請將訂貨代號中的P替換
為V
如需訂購 EPDM 密封產品，請將訂貨代號中的P替
換為E
北美地區標準型號為 FPM 氟橡膠密封
保護帽
標準材質：鋼制
如需訂購鋼質六角保護帽，請?jiān)谟嗀洿?hào)中加入-SK
（如 SMK20-08L-PG-SK-C6F）
如需訂購塑料保護帽，請?jiān)谟嗀洿?hào)中加入-KK（如
SMK20-08L-PG-KK-C6F）
有關更多材質、密封及保護帽的內容，
如需其他連接端口或密封形式，請垂詢我司
測試 20 型號 SMK 適配螺紋 M16x2 外形尺寸/訂貨代號
系列 承壓 管徑外形尺寸訂貨代號
(mm/in) NBR密封 FPM*密封）
SMK20-06L-PG-C6F
SMK20-06L-VG-C6F
SMK20-08L-PG-C6F
SMK20-08L-VG-C6F
SMK20-10L-PG-C6F
SMK20-10L-VG-C6F
SMK20-12L-PG-C6F
SMK20-12L-VG-C6F
SMK20-15L-PG-C6F
SMK20-15L-VG-C6F
SMK20-18L-PG-C6F
SMK20-18L-VG-C6F
SMK20-22L-PG-C6F
SMK20-22L-VG-C6F
SMK20-28L-PG-C6F
SMK20-28L-VG-C6F
SMK20-35L-PG-C6F
SMK20-35L-VG-C6F
SMK20-42L-PG-C6F
SMK20-42L-VG-C6F
SMK20-06S-PG-C6F
SMK20-06S-VG-C6F
SMK20-08S-PG-C6F
SMK20-08S-VG-C6F
SMK20-10S-PG-C6F
SMK20-10S-VG-C6F
SMK20-12S-PG-C6F
SMK20-12S-VG-C6F
SMK20-14S-PG-C6F
SMK20-14S-VG-C6F
SMK20-16S-PG-C6F
SMK20-16S-VG-C6F
SMK20-20S-PG-C6F
SMK20-20S-VG-C6F
SMK20-25S-PG-C6F
SMK20-25S-VG-C6F
SMK20-30S-PG-C6F
SMK20-30S-VG-C6F
SMK20-38S-PG-C6F
SMK20-38S-VG-C6F
