測量盒 ( 數顯壓力表 )SMB-DIGI /-W
壓力表 ( 機械式 )型號SPG
壓力表 ( 數字式 )型號SPG-DIGI
產品描述
除單獨的 SPG 系列壓力表之外，STAUFF 還可以提供
成套的壓力測量盒
依據客戶需求，SMB 系列測量盒可以有多種不同的組合
所有部件都集中放置于一個輕便的帶內襯海綿的手提
箱，方便攜帶
部件
SMB-20-1-xxx-C6F 標準型
測量軟管 (2000mm)SMS-20-2000-B-C6F
壓力表 表徑 63 mmSPG 063-xxx-
壓力表接頭G1/4SMA20-G1/4-P-OR-C6F
壓力表接頭G1/4SMD20-G1/4P-OR-C6F
測壓接頭G1/4SMK20-G1/4-PC-C6F
測壓接頭M10x1SMK20-M10x1-PA-C6F
變徑接頭G3/8SRS20-G3/8-B-C6F
變徑接頭G1/2SRS20-G1/2-B-C6F
SMB-20-2-xxx/xxx-C6F 標準型
測量軟管 (2000mm)SMS-20-2000-B-C6F
壓力表表徑63 mmSPG 063-xxx-...
壓力表接頭G1/4SMA20-G1/4-P-OR-C6F
壓力表接頭G1/4 SMD20-G1/4P-OR-C6F
測壓接頭G1/4SMK20-G1/4-PC-C6F
測壓接頭M10 x 1: SMK20-M10x1-PA-C6F
變徑接頭G3/8: SRS20-G3/8-B-C6F
變徑接頭G1/2: SRS20-G1/2-B-C6F
SMB-20-3-xxx/xxx/xxx-C6F 標準型
測量軟管(2000mm):SMS-20-2000-B-C6F
壓力表表徑63 mm:SPG 063-xxx-...
壓力表接頭G1/4:SMA20-G1/4-P-OR-C6F
壓力表接頭G1/4:SMD20-G1/4P-OR-C6F
測壓接頭G1/4:SMK20-G1/4-PC-C6F
測壓接頭M10x1:SMK20-M10x1-PA-C6F
變徑接頭G3/8:SRS20-G3/8-B-C6F
變徑接頭G1/2:SRS20-G1/2-B-C6F
SMB-20/100-1-xxx-C6F 標準型
測量軟管 (2000mm):SMS-20-2000-B-C6F
壓力表 表徑 100 mm:SPG 100-xxx-...
壓力表接頭 G1/2:SMA20-G1/2-P-OR-C6F
壓力表接頭 G1/2:SMD20-G1/2-P-OR-C6F
測壓接頭 G1/4:SMK20-G1/4-PC-C6F
測壓接頭 M10 x1:SMK20-M10x1-PA-C6F
變徑接頭 G3/8:SRS20-G3/8-B-C6F
變徑接頭 G1/2:SRS20-G1/2-B-C6F
注：所有測量盒均可以提供 SMB-15系列產品
1系列
測量盒SMB
2類型
測試 20 20
測試 15 15
3壓力表數量
1 個 SPG 063 壓力表，表徑 63 mm 1
2 個 SPG 063 壓力表，表徑 063 mm 2
3 個 SPG 063 壓力表，表徑 063 mm 3
1 個 SPG 100 壓力表，表徑 100 mm /100-1
附件 ( 轉換接頭 )
轉換接頭 一端螺紋 另一螺紋
SDA20-G1/4-C6F G1/4 M16 x 2
SDA15-G1/4-C6F G1/4 M16 x 1,5
SDA12-G1/4-C6F G1/4 S12,65 x 1,5
SAD20/15-P-C6F M16 x 2 M16 x 1,5
SAD20/12-P-C6F M16 x 2 S12,65 x 1,5
SAD20/10-P-C6F M16 x 2 插針式連接
PPC系列
齒輪流量計－PPC-04/12-SVC流量計尺寸
渦輪流量計－PPC-04/12-SFM連接尺寸齒輪流量計－PPC-04/12-SVC
其它參數的測量(僅適用于PPC-06/08-plus和 PPC-Pad)
PPC-04/12-CAB3
PPC-04/12-U5P-S4P adaptor
PPC-04/12-CAB2-U4P-S5P
PC-SET PPC-04-SW-CAB
PPC-04/12-R232-to-USB-CAB 轉換器
PPC-04-AP/2測量儀可以與PC連接，所需附件為
RS－232(2 m) 電纜與相應的軟件(PC-SET PPC-04-
SW-CAB)
注：不適用于PPC-04/2的其它型號。
PC-SET PPC-06/08-PLUS-SW-CAB
內含一條1.5m長USB連接電纜及相應軟件。
注：此附件在訂購PPC-06/08-plus或PPC-Pad時已
標配。
PPC-04/12-R232-to-USB-CAB 轉換器
(PPC-SET PPC-06/08-plus-SW-CAB僅能提供測量
儀與PC的RS-232通訊，對于更為常用的USB端口，
需要選配PPC-04/12-RS232-to-USB-CAB電纜，
長度1 m)
產品介紹
PPC-04/12-SVC齒輪流量計通常長期安裝于液壓管
路中，高精齒輪使測量的精度較高，可適用于不同粘
度甚至有腐蝕xing的介質(如剎車油、特種潤滑油、可生
物降解的潤滑劑、異氰suayan等，僅需要更換相應的密
封墊圈即可)。
PPC-04/12-SVC流量計提供四種規格供選擇 (zui大流
量 300 l/min)，工作壓力可達400 bar(315 bar)
流量計銘牌上標已標明推薦流向(從A到 B)所有標
明的技術參數和標定規格均以推薦流向為基準流向
PPC系列 產品介紹/訂貨代號
齒輪流量計－PPC-04/12-SVC
技術參數
材質
外殼:GGG 40
墊圈:FPM
5針電氣連接
響應時間:400 ms
適用環境
介質**溫度110 C
工作環境溫度10C +50C
儲存溫度20C +80C
允許介質中固體顆粒大小:25 微米
粘度:見后表
機械連接
PPC-04/12-CAB3 和 PPC-04/12-CAB5-EXT
PPC-04/12-U5P-S4P
轉換器 PPC-04/12-CAB2-U4P-PC連接電纜
S5P電纜
PPC-04/12-CAB3電纜
和PPC-04/12-CAB5-EXT電纜
PPC-04/12-U5P-S4P 轉換器
PPC-04/12-CAB2-U4P-S5P電纜
PPC-04/12-CAB3是測量儀PPC-06/08-plus或PPC
Pad與傳感器連接所*的電纜。5針插拔式連接，長
度3 m。
PPC-04/12-CAB3不適用于舊式(4針)測量儀及傳感
器。PPC-04/12-CAB5-EXT 可用于延長接線，5針接
頭，長度5m。只能與3m電纜配合使用。
PPC-04/12-U5P-S4P用于連接舊式的4針傳感器與新

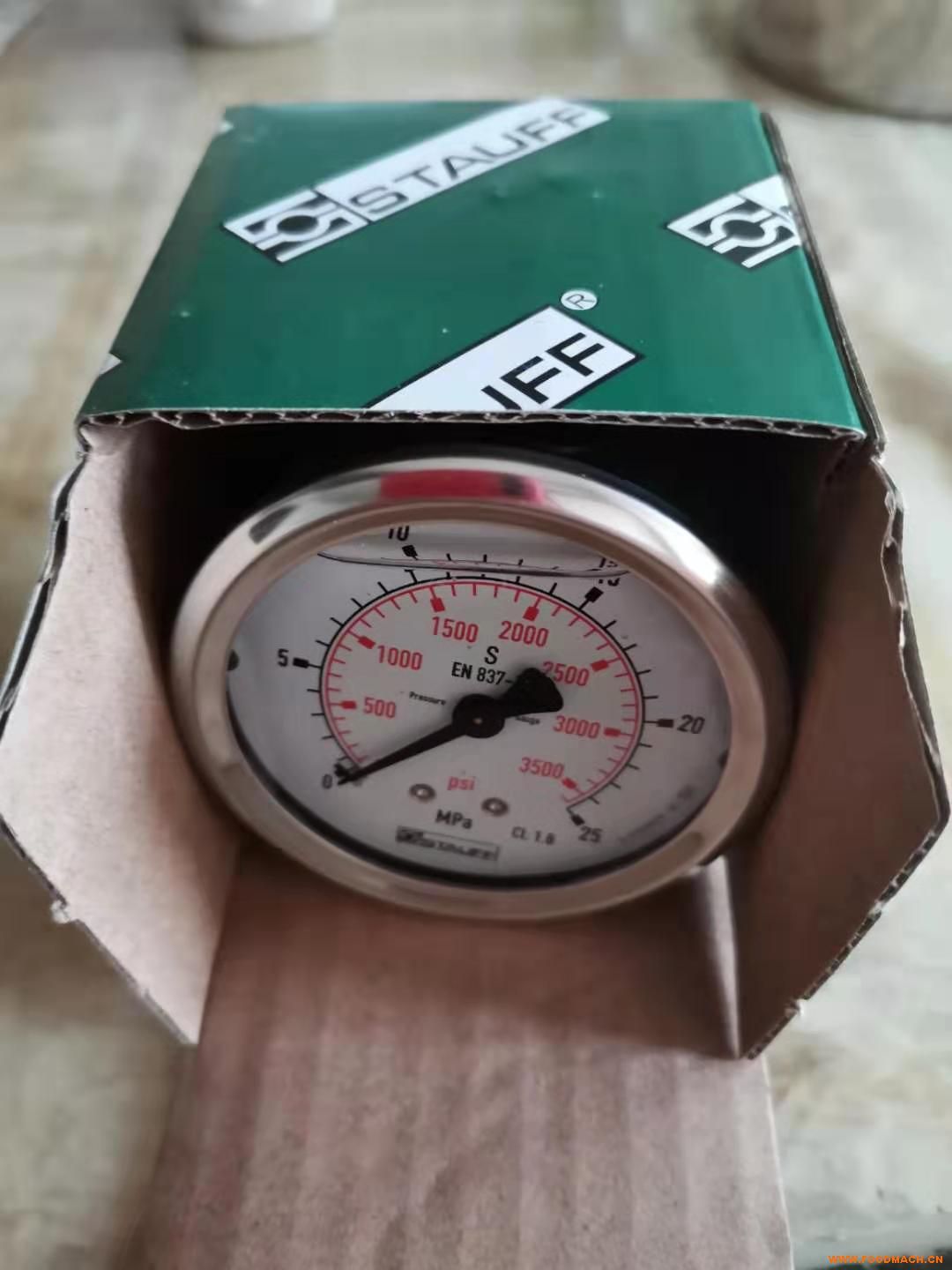

式的5針測量儀。壓力表SPG063-00400-01-P-B04
壓力表SPG063-00400-01-P-B04
