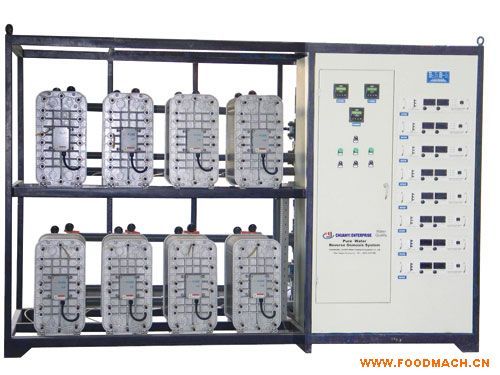

除鹽(EDI)系統
一、EDI技術概況
EDI是一種將離子交換技術、離子交換膜技術和離子電遷移技術相結合的純水制造技術。它巧妙的將電滲析和離子交換技術相結合,利用兩端電極高壓使水中帶電離子移動,并配合離子交換樹脂及選擇性樹脂膜以加速離子移動去除,從而達到水純化的目的。在EDI除鹽過程中,離子在電場作用下通過離子交換膜被清除。同時,水分子在電場作用下產生氫離子和氫氧根離子,這些離子對離子交換樹脂進行連續再生,以使離子交換樹脂保持*佳狀態它利用電滲析過程中的極化現象對離子交換填充床進行電化學再生,集中了電滲析和離子交換法的優點,克服了兩者的憋端。ED技術結合了兩種成熟的水處理技術一電滲析技術和離子交換技術,我國稱此為填充床電滲析或電去離子技術。它主要替代傳統的離子交換混床來生產高純水,這種水處理產品將成為本世紀制備高純水工程中的主流設備。這種技術及相關技術的應用將會使原有的水處理技術產生某些根本性的變革,從而取得更良好的環保和經濟效益。
二、EDI (電除鹽系統)工作原理
高純度水對許多工商業工程非常重要,比如:半導體制造業和制藥業。以前這些工業用的純凈水是用離子交換獲得的。然而,膜系統和膜處理過程作為預處理過程或離子交換系統的替代品越來越流行。如電除鹽過程(EDI)之類的膜系統可以很干凈地去除礦物質并可以連續工作。而且,膜處理過程在機械上比離子交換系統簡單得多,并不需要酸、堿再生及廢水中和。EDI處理過程是膜處理過程中增長*快的業務之一。EDI是帶有特殊水槽的非反向電滲析(EDI),這個水槽里的液流通道中填充了混床離子交換樹脂。ED上要用于把總固體溶解量(TDS)為1-20mg/L的水源制成8-17兆歐純凈水。
EDI系統原理介紹
EDI設施的除鹽率可以高達9p%以上,如果在ED之前使用反滲透設備對水進行初步除鹽,再經EDI除鹽就可以生產出電阻率高達成15M0·Cm以上的超純水。
EDI膜堆是由夾在兩個電極之間一定對數的單元組成。在每個單元內有兩類不同的室:待除鹽的淡水室和收集所除去雜質離子的濃水室。淡水室中用混勻的陽、陰離子交換樹脂填滿,這些樹脂位于兩個膜之間:只允許陽離子透過的陽離子交換腰及只允許陰離子透過的陰離子交換膜樹脂床利用加在室兩端的直流電進行連續地再生,電壓使進水中的水分子分解成H+及OH-水中的這些離子受相應電極的吸引,穿過陽、陰離子交換樹脂向所對應膜的方向遷移,當這些離子透過交換膜進入濃水室后,H+和OH-結合成水,這種H+和0H-的產生及遷移正是樹脂得以實現連續再生的機理。
當進水中的Na+過和CI-等雜質離子吸咐到相應的離子交換樹脂上時,這些雜質離子就會發生象普通混床內一樣的離子交換反應,并相應地置換出H+及OH-,一且在離子交換樹脂內的雜質離子也加入到H+及OH-向交換膜方向的遷移,這些離子將連續地穿過樹指直至透過交換膜而進入濃水室,這些雜質離子由于相鄰隔室交換膜的阻擋作用面不能向?qū)?yīng)電極的方向進一步地遷移,因此雜質離子得以集中到濃水室中,然后可將這種含有雜質離子的濃水排出膜堆幾十年來純水的制備是以消耗大量的酸堿為代價的,酸堿在生產,運輸、儲存和使用過程中不可道免地會帶來對環境的污染,對設備的腐蝕,對人體可能的傷害以及維修費用的居高不下。反慘透的使用大減少了酸堿的用量,反滲透和電除鹽的廣泛使用,將會給純水制備帶來一次產業命
三、EDI系統的特點
EDI系統運行的好壞,不完全是模塊本身的技術水平,與E1系統的配套合理性,以及進水的穩定性有著非常重要的關系。ED系統作為一個系統應努力提高整體的安全穩定性,它與直流也源的可靠性、模塊的內阻變化密切相關EDI系統的優點如下
·產水水質高而穩定
●連續不間斷制水,不因再生而停機。
●無需化學藥劑再生
●設想周到的堆疊式設計,占地面積小
●運行費用及維修成本低
·無酸堿儲備及運輸費用。
●全自動運行,無需專人看護
純水處理技術的發展主要經歷了陰、陽離子交換器+混合離子交換器:反滲透+混合離子交換器:反滲透+電去離子裝置等階段。預處理+反滲透+電去離子整套除鹽系統,有著其他處理系統無可比擬的優點,正被廣泛應用于純水高純水的制備中
四、EDI純水裝置優勢
1.占地空間小,省略了混床和再生裝置
2.產水連續穩定,出水質量高,而混床在樹脂臨近失效時水質會變差,
3.運行費用低,再生只耗電,不用酸堿,節省材料費用;
4.環保效益顯著,增加了操作的安全性
五、R0-EDI工藝特點
作為一種可以連續工作的深度除鹽手段,EDI無需化學再生藥劑,因而不需要化學再生藥劑貯存罐及相應的中和池,而且無須對有害的化學廢水進行收集、貯存及處理,結果使RO-EDI新工藝較傳統工藝大大簡化了系統
2.ED|排出的濃水僅含有進水中的雜質成分,通常這種水的水質比預處理系統的進水(原水)水質要好,故濃水可以直接地排至RO的入口,這樣就有效地消除了對廢水的排放,水回收率高達90-95%
3.RO-EDI的運行過程是連續的,其生產的水質穩定,它不像混床在每個再生周期的開始及結束階段因離子的泄露而影響出水水質。這種連續運行的方式也簡化了操作,無需設置與循環的再生工作相關人員及操作程序。
4.原水進入RO-EDI系統之前為了防止污染樹脂和膜,以及膜面結垢,保護膜性能,應先過濾、吸附、軟化等預處特別是ED進水要求非常嚴格。
應用領域
電廠化學水處理
電子、半導體、精密機械行業超純水
制藥工業工藝用水
食品、飲料、飲用水的制備
海水、苦咸水的淡化
小型純水站、團體引用純水
精細化工、精尖學科用水
其他行業所需的高純水制備
