產品關鍵詞：自動糧食取樣器
- 產品名稱：自動糧食取樣器|糧食取樣機 自動糧食取樣器
- 產品編號：
- 產品商標：中谷
- 產品規格：齊全
- 參考價格：65000
- 更新時間：2024/10/31 15:16:39
- 點擊次數：1154次
適用范圍
固定式糧食扦樣機是為實現車載包裝糧食、散糧無蓋運輸車的自動扦樣而設計制造的，主體結構如圖所示，它的工作機構可沿軸旋轉的以及沿X軸移動。以上兩個動作全是自動化。整機系統剛性好，調節和維修方便。是車載糧食抽樣檢驗檢測的關鍵設備。
二、主要性能指標
1、旋轉臂長（沿X軸） 3400mm（可根據用戶要求制作）
2、扦樣桿長（沿Z軸） 3400mm（可根據用戶要求制作）
3、擺動角度 0～90°
4、遙控開關控制板電源380V
5、遙控器電池型號 5#電池
6、旋轉電機 380V
0.55kw
7、扦樣小車移動電機 220V
1.3kw
8、扦樣桿升降電機 220V
0.51kw
三、結構工作原理
固定式糧食扦樣機由兩部分組成，機械裝置，電控系統。
1、機械裝置

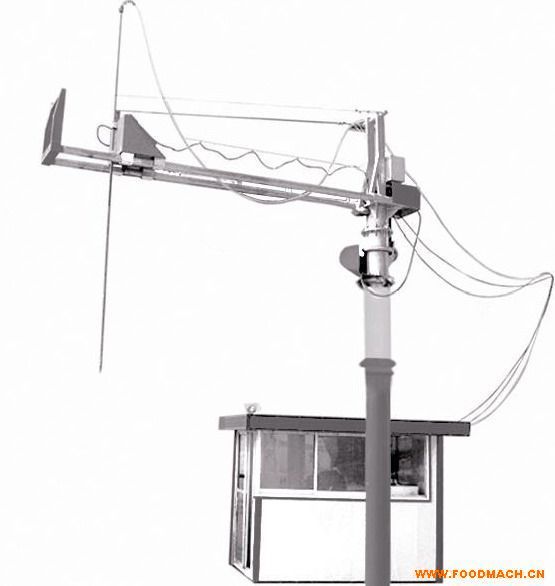

機械裝置主要由扦樣小車，旋轉臂和立柱三大部分組成，如圖所示，能實現三坐標運動。旋轉臂的旋轉和扦樣小車的前后移動及扦樣桿上下移動都有電動動力來實現。
2、電控系統，如附圖示
電控系統由電機主回路和按鈕式組成。
