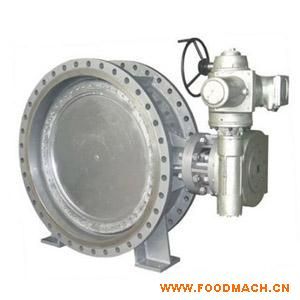

電動對夾式硬密封蝶閥（多層次）
產品詳情：
電動對夾式硬密封蝶閥（多層次）的詳細信息
產品名稱：電動對夾式硬密封蝶閥（多層次）
產品型號：D973H
D973H電動對夾式硬密封蝶閥（多層次）產品概述
電動對夾式多層次硬密封蝶閥系列產品，系長壽命、節能型蝶閥。其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，加工精湛，工藝先進。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上。
D973H電動對夾式硬密封蝶閥（多層次）特點
由于本產品蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。
D973H電動對夾式硬密封蝶閥（多層次）其主要特點如下：
1、開啟力矩小，靈活方便，省力節能。
2、三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。
D973H電動對夾式硬密封蝶閥（多層次）執行機構
類型：CH系列特點：
1.功能強勁:智能型、調節型、開關式。
2.體積小巧：體積僅相當于同類產品的35%左右。
3.使用方便：采用單相電源，接線簡單；采用*的球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。
4.保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
5.智能數控：內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和*定位。
也可選用3810系列或NA系列電子式角行程執行機構.亦可選用PSQ系列或DYR系列。≥DN 200口徑閥門一般采用380VAC電動執行器。國內品牌如瑞基，澳托克，揚州電力，天二通，蘭陵等；國外品牌有英國羅托克、法國伯納德、德國甌瑪、德國西博思（西門子）等。
D973H電動對夾式硬密封蝶閥（多層次）主要技術參數
公稱通經DN（mm)
50～2000
公稱藥理PN（MPa)
0.6
1.0
1.6
2.5
密封試驗(MPa)
0.66
1.1
1.76
2.75
強度試驗(MPa)
0.9
1.5
2.4
3.75
適用溫度
碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃
適用介質
水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率
符合GB/T13927-92標準
驅動方式
蝸輪傳動、電動、氣動、液動
D973H電動對夾式硬密封蝶閥（多層次）主要零部件材料
零件名稱
材料
閥體
WCB、合金鋼、不銹鋼、QT450-10
蝶板
WCB、合金鋼、不銹鋼、QT450-10
閥軸
2Cr13不銹鋼、合金鋼
密封圈
不銹鋼圈
填料
柔性石墨
D973H電動對夾式硬密封蝶閥（多層次）采用標準
制造標準
JB/T 8527-97
法蘭標準
GB9113-2000
結構長度標準
GB12221-89
檢驗標準
GB/T 13927-92
D973H-10/16/25/電動對夾式硬密封蝶閥（多層次）主要外形連接尺寸 (單位:mm)
公稱通經(DN)
主要尺寸
法蘭尺寸和螺栓規格
1.0MPa
1.6MPa
2.5MPa
L
H
H1
D1
4-Ф－M
D1
4-Ф－M
D1
4-Ф－M
50
43
530
112
125
Ф18
125
Ф18
125
Ф18
65
46
530
115
145
Ф18
145
Ф18
145
Ф18
80
49
565
120
160
Ф18
160
Ф18
160
Ф18
100
56
600
138
180
Ф18
180
Ф18
190
Ф23
125
64
640
164
210
Ф18
210
Ф18
220
Ф27
150
70
705
175
240
Ф23
240
Ф23
250
Ф27
200
71
775
208
295
M20
295
M20
310
M24
250
76
945
243
350
M20
355
M24
370
M27
300
83
1070
283
400
M20
410
M24
430
M27
350
92
1140
310
460
M20
470
M24
490
M30
400
102
1210
340
515
M24
525
M27
550
M33
450
114
1335
380
565
M24
585
M27
600
M33
500
127
1415
410
620
M24
650
M30
660
M33
600
154
1605
470
725
M27
770
M33
770
M36
700
165
1844
550
840
M27
840
M33
875
M39
800
190
2040
640
950
M30
950
M36
990
M45
900
203
2255
710
1050
M30
1050
M36
1090
M45
1000
216
2380
770
1160
M33
1170
M39
1210
M52
1200
254
2640
890
1380
M36
1390
M45
1420
M52
以上是電動對夾式硬密封蝶閥（多層次）的詳細信息，如果你對電動對夾式硬密封蝶閥（多層次）的價格型號、圖片有什么疑問，歡迎來電咨詢！
