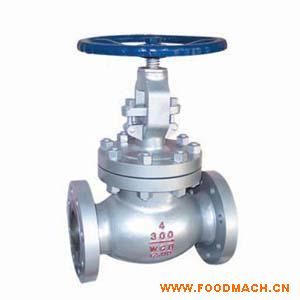

鑄鋼美標截止閥
產品詳情：
鑄鋼美標截止閥的詳細信息
產品名稱：鑄鋼美標截止閥
產品型號：J41W
J41W鑄鋼美標截止閥適用于公稱壓力PN1．6～16MPa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等.
美標截止閥標準
設計與制造 Design and Manufacture 結構長度 Face to face/ End to end 法蘭尺寸 Flange Dimension 對焊連接尺寸Butt welding dimension 壓力-溫度 Pressure Temperature Lating 試驗-檢驗Inspection and Test
ANSI B16.34 BS1873 ANSI B16.10 ANSI B16.5 ANSI B16.25 ANSI B16.34 API 598
美標截止閥壓力試驗
公稱壓力PN(Lb)
NominalPressure 強度試驗
Shell Test 氣密封試驗
Air Seal Test 氣密封試驗
Air Seal Test
Mpa Lbf/in2 Mpa Lbf/in2 Mpa Lbf/in2
150 3.0 430 2.2 315
0.4-0.7
60-100
300
7.7
1110
5.7
815
600
15.3
2220
11.3
1630
900
23.0
3330
17.0
2445
1500
38.4
5560
28.2
4080
2500
64.0
9255
47.0
6790
美標截止閥主要零件材料及性能
體、蓋 閥桿 密封面 墊片（環） 填料 工作溫度 適用介質
WCB 2Cr13
13Cr
STL
木體材料
With Body
Material 尼龍
Nylon
增強柔性石墨
13Cr/柔性石墨
Enhanced
Flexible
Graphite
1Cr13/Flexible
Graphite
SFB-2
08軟鋼
08 Soft Steal
F304
F316
F304L
F316L
柔性石墨
增強柔性石墨
Flexible
Graphite
Enhanced
Flexible
Graphite
SFB/260
SFP/260
PTFE
≤425
水
蒸汽
油品
Water
Steam
Petroleum
Products
WC1
38CrMoAl 25Cr2MoV
≤425
WC6 ≤540
WC9 ≤570
C5 C12 ≤540
CF8 F304
≤200
硝酸
醋酸
尿素
Nitric
acid
Acetic
acid
CF8M F316
CF3 F304L
CF3M F316L
美標截止閥主要尺寸和重量
DN
150Lb 凸面法蘭（RF) 主要尺寸Dimensions（mm）
重量 Weight
mm in L D D1 D2 b n-φd H D0
15 1/2 108 89 60.5 35 11.2 4-16 241 100 6.9
20 3/4 117 98 69.9 43 12.7 4-16 241 100 9.8
25 1 127 108 79.2 51 14.2 4-16 242 125 13.5
32 11/4 140 117 89 63 16 4-16 280 160 19.5
40 11/2 165 127 98.6 73 17.5 4-16 286 160 28.5
50 2 203 152 120.7 92 19 4-19 368 200 18
65 21/2 216 178 139.7 105 22.4 4-19 387 200 30
80 3 241 190 152.4 127 24 4-19 411 250 41
100 4 292 229 190.5 157 24 4-19 454 250 64
125 5 356 254 216.0 186 24 8-22.5 455 350 86
150 6 406 279 241.3 216 25.4 8-22.5 541 350 113
200 8 495 343 298.5 270 28.4 8-22.5 651 450 178
250 10 622 406 362.0 324 30.2 12-25.4 800 450 270
300 12 698 483 431.8 381 32 12-25.4 1231 600 350
350 14 787 533 476.3 413 35 12-29 1450 600 460
400 16 914 597 539.8 470 36.6 26-29 1645 600 590
DN
300Lb 凸面法蘭（RF) 主要尺寸Dimensions（mm）
重量 Weight
15 1/2 152 95 66.5 35 14.2 4-16 241 140 7.7
20 3/4 178 117 82.5 43 16 4-19 241 140 11.3
25 1 203 123 89 51 17.5 4-19 283 160 16.8
32 11/4 216 133 98.5 63 19 4-19 320 200 21.2
40 11/2 229 155 114.3 73 20.6 4-22.5 322 200 32.6
50 2 267 165 127 92 22.4 8-19 399 200 25
65 21/2 292 190 149.4 105 25.4 8-22.5 438 250 30
80 3 318 210 168.1 127 28.4 8-22.5 464 280 35
100 4 356 254 200.2 157 31.8 8-22.5 565 350 56
125 5 400 279 235 186 35 8-22.5 614 350 96
150 6 444 318 269.7 216 36.6 12-25.4 717 400 120
200 8 559 381 330.2 270 41.2 12-25.4 930 500 212
250 10 622 444 387.4 324 47.8 16-28.5 1012 550 330
300 12 711 521 450.8 381 50.8 16-32 1231 600 472
350 14 762 584 514.4 413 54 20-32 1450 600 715
400 16 864 648 571.5 470 57.2 20-35 1645 600 920
DN
600Lb 凸面法蘭（RF） 主要尺寸Dimensions（mm）
重量 Weight
mm
in L D D1 D2 b n-φd H D0
15 1/2 165 95 66.5 35 14.5 4-16 285 100 7.8
20 3/4 190 117 82.5 43 16 4-19 285 125 12.5
25 1 216 124 89 51 17.5 4-19 313 160 17.5
32 11/4 229 133 98.5 63 21 4-19 328 160 23.5
40 11/2 241 156 114.3 73 22.5 4-22.5 365 180 38.5
50 2 292 165 127 92 33 8-19 444 200 35
65 21/2 330 190 149.4 105 36 8-22.5 483 250 50
80 3 356 210 168.1 127 39 8-22.5 533 250 60
100 4 432 273 216 157 45 8-25.4 622 350 110
125 5 508 330 266.7 186 52 8-28.5 750 350 200
150 6 559 356 292.1 216 55 12-28.5 800 450 230
200 8 660 419 349.3 270 63 12-32 927 500 410
250 10 787 508 431.8 324 71 16-35 1257 600 625
300 12 838 559 489 381 74 20-35 1468 680 860
以上是鑄鋼美標截止閥的詳細信息，如果你對鑄鋼美標截止閥的價格型號、圖片有什么疑問，歡迎來電咨詢！
