電站截止閥
產品詳情：
電站截止閥的詳細信息

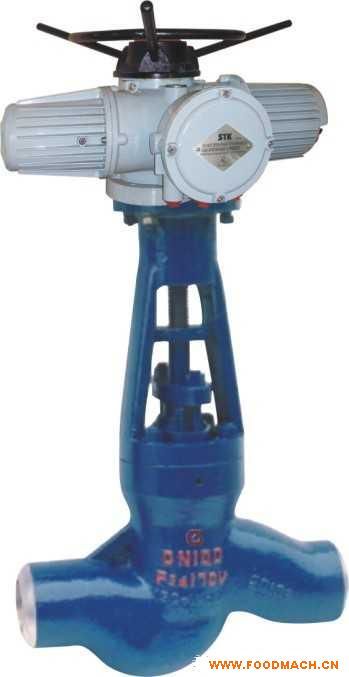

產品名稱：電站截止閥
產品型號：J961Y-P54 220V
J961Y-P54電站截止閥簡介：
J961Y-P54 100V電站截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。截止閥只適用于全開和全關，不允許作調節(jié)和節(jié)流。
J961Y-P54電站截止閥參數：
產品型號
Producttype 公稱壓力
PN/MPa
Nominal
pressure 試驗壓力/MPa
TeStDreSSure 工作壓力/MPa
Workingpressure 工作溫度/℃
Working
temperature 適用介質
Appicable
medium
殼體強度
Shell strength test 密封
Sealing P54 P55 P57
J961(H/Y)-1OO 10 15 11 / / / ≤450 水、蒸汽、油品
Water，Steam,
oil goods
J961(H/Y)-200 20 30 22 / / /
J961(H/Y)-250 25 38 28 / / / 蒸汽 Steam
J961(H/Y)-320 32 48 36 / / /
J961Y-P54/1OOV / 30 22 1O / / ≤540
J961Y-P54/140V / 38 28 14 / /
J961Y-P54/170V / 48 36 17 / /
J961Y-P55/1OOV / 38 28 / 1O /
≤555
J961Y-P55/140V /
48
36
/ 14 /
J961Y-P55/170V / 53 39 / 17 /
J961Y-P57/1OOV / 48 36 / / 1O ≤570
J961Y-P57/140V / 55 40 / / 14
J961Y-P57/170V / 60 44 / / 1
J961Y-P54電站截止閥尺寸：
公稱通徑
DN Nominal
diarneter J961(H,Y)-100、200、250、320 J961Y-P54/100V、P54/140V、P54/170V
主要外形尺寸和連接尺寸/mm
Main external and connecting dimensions
L D1 D2 D3 ∝ H
15 150 17 36 / 37.5o 518
20 135 170 22 42 / 37.5o 518
25 135 170 26 42 / 37.5o 518
32 170 180 31 44 / 37.5o 560
40 230 38 60 / 37.5o 545
50(1) 250 50 82 / 32o 728
50(2) 320 350 50 82 / 32o 748
65 370 260 69 1OO 11O 32o 829
80 400 430 470 84 108 130 32o 898
100 455 560 107 144 165 32o 913
注：DN50為兩種結構
Note：Two type for DN50
J961y-P55/100V、P55/140V、P55/170V J961y-P57/100V、P57/140V、P57/170V
15 150 17 40 / 37.5o 518
20 135 170 22 46 / 37.5o 518
25 135 170 26 46 / 37.5o 518
32 170 180 31 49 / 37.5o 560
40 230 38 60 / 37.5o 545
50(1) 250 50 90 / 32o 728
50(2) 320 350 50 90 / 32o 748
65 370 260 69 104 115 32o 829
80 400 430 470 84 11O 140 32o 898
100 455 560 107 148 170 32o 913
訂貨須知：
一、①產品名稱與型號②產品口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定型號，請按閥門型號直接向我們正光銷售部訂購。
三、當使用的場合非常重要或環(huán)境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們正光的閥門*為您審核把關。
