- 產品名稱：ZSHWF氣動襯氟蝶閥【超卓閥門】
- 產品編號：99
- 產品商標：超卓閥門
- 產品規格：常規
- 參考價格：面議
- 更新時間：2025/7/25 15:52:11
- 點擊次數：624次

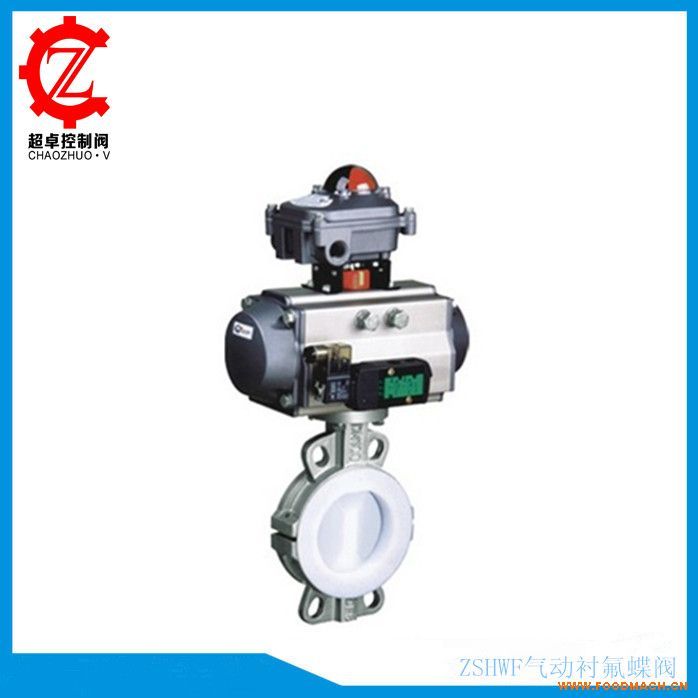

ZSHWF氣動襯氟蝶閥，由氣動活塞式執行機構和對分兩段式閥體組成。閥體內腔及碟板均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙炳烯，故具有可靠的耐腐蝕性和密封性。主要用于對生產過程中酸堿等強腐蝕介質的調節或切斷。
技術參數和性能
閥體
型 式 | 扁平式 |
公稱通徑 | 50、65、80、100、125、150、200、250、300、350、400、450、500、600mm |
公稱壓力 | PN1.0、1.6MPa |
連接型式 | 對夾式（無法蘭式） |
材 料 | ZG230-450襯F46 |
上 閥 蓋 | 與閥體一起鑄造 |
工作溫度 | -40～+180℃； |
壓蓋型式 | 螺栓壓緊式 |
填 料 | 聚四氟乙烯填料 |
閥內組件
閥芯型式 | 中線旋轉型 |
閥板材料 | 2Cr13襯F46 |
流量特性 | 近似等百分比 |
額定行程 | 全開90° |
執行機構
型 式 | DA、SR、RA、RAS 單作用、雙作用活塞式執行機構 |
供氣壓力 | 400～700KPa |
氣源接口 | G1/4&＃39;、G1/8&＃39;、G3/8&＃39;、G1/2&＃39; |
環境溫度 | -30～+70℃ |
閥作用型式
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL
附件(根據要求配置)
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
性能
回 差 | 帶定位器：小于全行程的2% |
基本誤差 | 帶定位器：小于全行程的±2% |
泄 露 量 | 符合ANSI B16.104 IV級標準 |
可調范圍 | 50：1 |
額定流量系數Cv值
公稱通經 DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
Cv值 | 85 | 100 | 225 | 340 | 500 | 770 | 1360 | 2130 | 3060 | 4160 | 5150 | 6900 | 8500 | 12200 |
