型號：ZAJV941F(H), ZAJV971F(H)
公稱通徑；25-300mm
公稱壓力：PN1.6~ 6.4MPa
溫度：常溫：-20℃~+120℃ 散熱：+200℃~+450℃

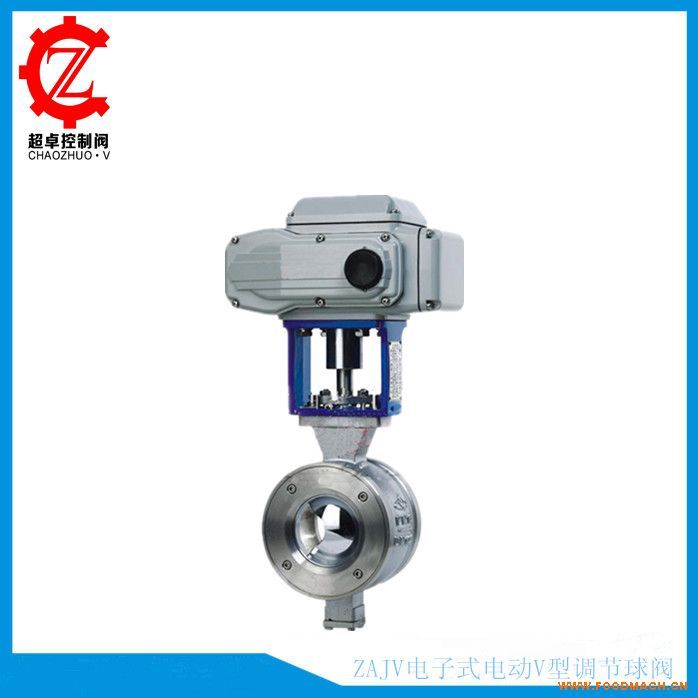

ZAJV電子式電動V型調節球閥，配用MDR系列電動執行機構，無需另配伺服放大器，有輸入控制信號（4-20mADC或1-*DC）及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。閥芯上開有V型切口，與硬密封閥座相對轉動產生剪切力，可將纖維切斷，防止卡死。具有流通能力，調節精度高，可調比大，密封性好，重量輕等特點。適用于除小口徑，角型、三通連接外的大部分場合，是替代進口產品的*佳產品，特別適用于泥漿和含有纖維性介質，以及含有微小固體懸浮物介質的調節。廣泛應用于造紙業、制糖、石油、化工、冶金等行業的工業過程自動控制系統中。
一、閥體
公稱通徑；25-300mm
公稱壓力：PN1.6—6.4MPa
連接形式：法蘭式按JB/T79.2-94凹 或按JB78-5P對夾式
材 料：WCB ZG1Gr18Ni9Ti CF3M
填 料：V型聚四氟乙烯填料,含浸聚四氟乙烯填料,石棉編織填料。耐高溫碳纖維填料
溫度：常溫：-20℃~+120℃ 散熱：+200℃~+450℃
二、閥內組件
閥芯形式：V形缺口半球體
流量特性：等百分比特性。
球體閥桿2Cr13 1Cr18Ni9Ti oCr17Ni12Mo2(316L)
金屬閥座材料：與閥桿材料相同，密封堆焊鈷鉻硬質合金，非金屬閥材料，增強聚四氟乙烯。
三、執行機構
類型：可選用PSQ系列、MDR、3810系列角行程執行機構。
防爆型選3810系列。
四、V形球閥規格參數表：
公稱通徑DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |||
流量系數（Kv） | 25 | 40 | 63 | 100 | 160 | 250 | 350 | 680 | 990 | 1600 | 2500 | 4000 | |||
動作范圍 | 0-90° | ||||||||||||||
允許壓差△P | 小于公稱壓力（1.6MPa） | ||||||||||||||
泄漏量Q | 按API598標準測試 無泄漏 | ||||||||||||||
環境溫度℃ | -20~60℃ | ||||||||||||||
基本誤差 | ±2% | ||||||||||||||
回差 | ±2% | ||||||||||||||
死區 | 1% | ||||||||||||||
可調范圍 | 250:1 | ||||||||||||||
配用執行機構 | PSQ101, 3810RSA-05 MDR-05~10 | PSQ201 381RSC-30 MDR-20～30 | PSQ301 3810RSC-50 MDR-40 | PSQ701 MDR-60 | |||||||||||
五、ZAJV電子式電動V型調節閥外形尺寸
公稱通徑DN | L | MDR | H1 | D1 | Z-ød | |
H | L1 | 1.6MPa | ||||
25 | 102 | 277 | 208 | 60 | 85 | 4-14 |
32 | 102 | 295 | 208 | 65 | 100 | 4-18 |
40 | 114 | 305 | 208 | 75 | 110 | 4-18 |
50 | 124 | 364 | 208 | 95 | 125 | 4-18 |
65 | 143 | 379 | 208 | 105 | 145 | 4-18 |
80 | 165 | 389 | 256 | 120 | 160 | 8-18 |
100 | 194 | 402 | 256 | 140 | 180 | 8-18 |
125 | 213 | 426 | 256 | 165 | 210 | 8-18 |
150 | 229 | 445 | 256 | 185 | 240 | 8-23 |
200 | 243 | 465 | 256 | 205 | 295 | 12-23 |
250 | 297 | 610 | 346 | 240 | 355 | 12-25 |
300 | 338 | 660 | 346 | 290 | 410 | 12-25 |
六、型號編制說明
Z | A | J | V | 9 | 11 | F | 16 | P | G |
自控 閥門 | 執行機 構類型 | 位移 特征 | 閥門 代號 | 傳動 形式 | 連接 形式 | 密封面 材料 | 公稱 壓力 | 閥體 材質 | 溫度類型 |
| D：表示 PS系列 | J：表示 角行程 | Q：表示 球閥 | 9：表示電動 | 41：表示 法蘭 | F：表示 四氟乙烯 | 16：表示 1.6MPa | C：表示 碳鋼 | G：表示中溫型 常溫省略 |
| R：表示 3810系列 |
| D：表示 碟閥 | 6：表示氣動 | 11：表示 絲扣 | H：表示 金屬硬密封 | 25：表示 2.5MPa | P：表示 不銹鋼 |
|
| A：表示 MDR系列 |
| V：表示 V形球閥 |
| 71：表示 對夾式 |
| 40：表示 4.0Mpa |
|
|
|
|
|
|
|
|
| 64：表示 6.4MPa |
|
|
電動V型調節球閥訂貨須知：
一、①電動V型調節球閥產品名稱與型號②電動V型調節球閥口徑③電動V型調節球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定超卓公司的電動V型調節球閥型號，請按型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的超卓閥門*為您審核把關。
