產品關鍵詞：硬密封蝶閥 電動蝶閥 電動硬密封蝶閥 電動硬密封蝶閥

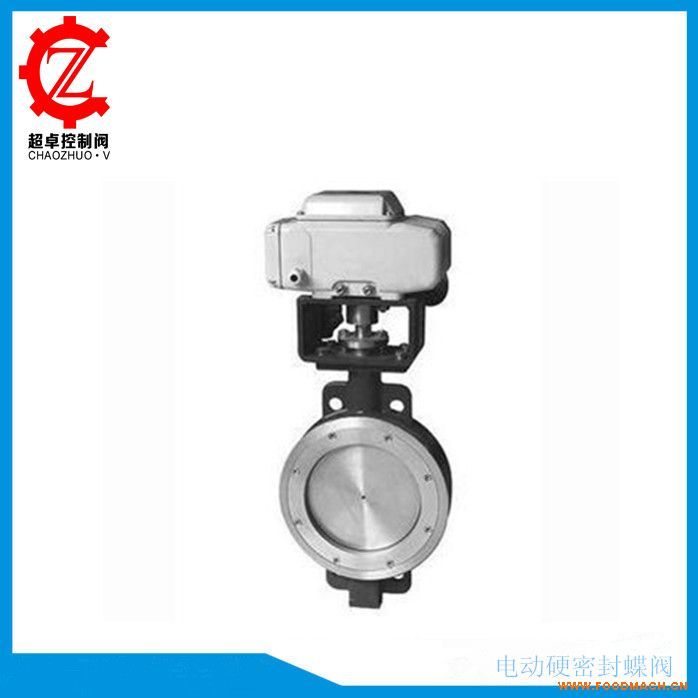

- 產品名稱：電動硬密封蝶閥【超卓閥門】
- 產品編號：55
- 產品商標：超卓閥門
- 產品規格：常規
- 參考價格：面議
- 更新時間：2025/8/27 16:36:51
- 點擊次數：388次
電動硬密封蝶閥金、化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷裝置
概述：
電動硬密封蝶閥被廣泛應用于冶金、化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷裝置[1]
特點:
1、采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便
2、內無連桿、螺栓等、工作可靠、使用壽命長�？梢远喙の话惭b，不受介質流向影響
用途：
電動硬密封蝶閥是一種非密閉型蝶閥，廣泛適用于建材、冶金、礦山、電力等生產過程種介質溫度≤300℃公稱壓力為0.1Mpa的管道上，用以連通、啟閉或調節介質量。
結構特點：
本蝶閥系采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。體內無連桿、螺栓等、工作可靠、使用壽命長�？梢远喙の话惭b，不受介質流向影響。
工作原理：
本蝶閥由電動機帶動驅動執行機構，使碟板在90°范圍內自由轉動以達到啟閉或調節介質流量的目的。目前 ,襯氟蝶閥,襯膠蝶閥作為一種用來實現管路系統通斷及流量控制的部件，已在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。在已公知的蝶閥技術中，其密封形式多采用密封結構，密封材料為橡膠、聚四氟乙烯等。由于結構特征的限制，不適應耐高溫、高壓及耐腐蝕、抗磨損等行業�，F(xiàn)有一種比較先進的蝶閥是三偏心金屬硬密封蝶閥，閥體和閥座為連體構件，閥座密封表面層堆焊耐溫、耐蝕合金材料。多層軟疊式密封圈固定在閥板上，這種蝶閥與傳統蝶閥相比具有耐高溫，操作輕便，啟閉無磨擦，關閉時隨著傳動機構的力矩增大來補償密封，提高了蝶閥的密封性能及延長使用壽命的優點。
電動硬密封蝶閥執行機構:
采用新型系列GT型電動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
電動硬密封蝶閥附件的選項:
根據不同控制和要求可選擇下列附件：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：HVSD手操機構
電動硬密封蝶閥采用標準:
設計標準:GB/T12238-1989 JB/T8692-1998
法蘭連接尺寸:GB/T9115.1-2000
結構長度 h:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999
在使用過程中仍然存在幾個問題：
1、由于多層軟硬疊式密封圈固定在閥板上，當閥板常開狀態時介質對其密封面形成正面沖刷，金屬片夾層中的軟密封帶受沖刷后，直接影響密封性能。
2、受結構條件的限制該結構不適應做通徑DN200以下閥門，原因是閥板整體結構太厚，流阻大。
3、因襯膠蝶閥的原理，閥板的密封面與閥座之間的密封是靠傳動裝置的力矩使閥板壓向閥座。正流狀態時，介質壓力越高密封擠壓越緊。當流道介質逆流時隨著介質壓力的增大閥板與閥座之間的單位正壓力小于介質壓強時，密封開始泄漏。
4，高性能電動通風蝶閥其特征在于：所述閥座密封圈由軟性T形密封環兩側多層不銹鋼片組成。閥板與閥座的密封面為斜圓錐結構，在閥板斜圓錐表面堆焊耐溫、耐蝕合金材料；固定在調節環壓板之間的彈簧與壓板上調節螺栓裝配一起的結構。這種結構有效地補償了軸套與閥體之間的公差帶及閥桿在介質壓力下的彈性變形，解決了閥門在雙向互換的介質輸送過程中存在的密封問題。采用軟性T型兩側多層不銹鋼片組成密封圈，具有金屬硬密封和軟密封的雙重優點，無論在低溫和高溫情況下，均具有零滲漏的密封性能。試驗證明池正流狀態（介質流動方向與蝶板轉動方向相同）時，密封面的壓力是傳動裝置的力矩和介質壓力對閥板的作用產生的。正向介質壓力增大時閥板斜圓錐表面與閥座密封面擠壓越緊，密封效果越好。當逆流狀態時，閥板與閥座之間的密封靠驅動裝置的力矩使閥板壓向閥座。隨著反向介質壓力的增大，閥板與閥座之間的單位正壓力小于介質壓強時，調節環的彈簧在受載后所儲存的變形能補償閥板與閥座密封面的緊壓力起到自動補償作用。因此本實用新型不像現有的技術那樣，在閥板上安裝軟硬多層密封圈，而是直接安裝在閥體上，在壓板和閥座中間增設調節環是*理想的雙向硬密封方式。它將可取代閘閥、及球形閥。
用于硫酸行業中氣體管路:爐前鼓風機出入口,接力風機出入口,電除霧串聯及聯通閥,S02主鼓風機出入口,轉化器調節,預熱器出入口等調節和截止氣量使用。
用于硫磺制酸系統中的焚硫、轉化、干吸工段,是硫磺制酸裝置用閥的*品牌,被廣大用戶認為是:密封性能好,運轉輕,副腐蝕,耐高溫,操作方便、靈活、使用安全可靠的蝶閥,得到了大量推廣使用。還廣泛用于∶化工、石化、冶煉、醫藥、食品等行業中SO2、蒸汽、空氣、煤氣、氨氣、CO2氣、油品、水、鹽水、堿液、海水、硝酸、鹽酸、硫酸、磷酸等介質的管路上作為調節和截流裝置使用。
結構特點
①三向偏心的獨特設計使密封面之間無摩擦傳動,延長了閥門使用壽命。
②由扭矩產生彈性密封。
③巧妙的楔形設計使閥門有越關越緊的自動密封功能,密封面之間具有補償性、零泄漏。
④體積小、重量輕、操作輕巧、便于安裝。
⑤可根據用戶要求配置氣動、電動裝置,滿足遙控和程控的需要。
⑥更換零件材質可適用于各種介質,并可進行襯里防腐(襯F46、GXPP、PO等)。
⑦連續結構多樣化∶對夾、法蘭、對焊。
硬密封蝶閥與軟密封蝶閥的區別
硬密封蝶閥：密封副的兩側均是金屬材料或較硬的其它材料的被稱為"硬密封".這種密封的密封性能較差,但耐高溫,抗磨損,機械性能好.如:鋼+鋼;鋼+銅;鋼+石墨;鋼+合金鋼;(這里的鋼也可能是鑄鐵,鑄鋼,合金鋼也可能是堆焊,噴涂的合金).
軟密封蝶閥：密封副的兩側一側是金屬材料,另一側是有彈性的非金屬材料的被稱為"軟密封".這種密封的密封性能較好,但不耐高溫,易磨損,機械性較差.如:鋼+橡膠;鋼+四氟[wiki]聚乙烯[/wiki];等轉子泵.
軟密封蝶閥的優點是密封性能好，缺點是容易老化、磨損、使用壽命短。
硬密封蝶閥使用壽命長，但是密封性相對比軟密封差。
