產品關鍵詞：電動法蘭軟密封蝶閥 法蘭軟密封蝶閥 軟密封蝶閥 D941X

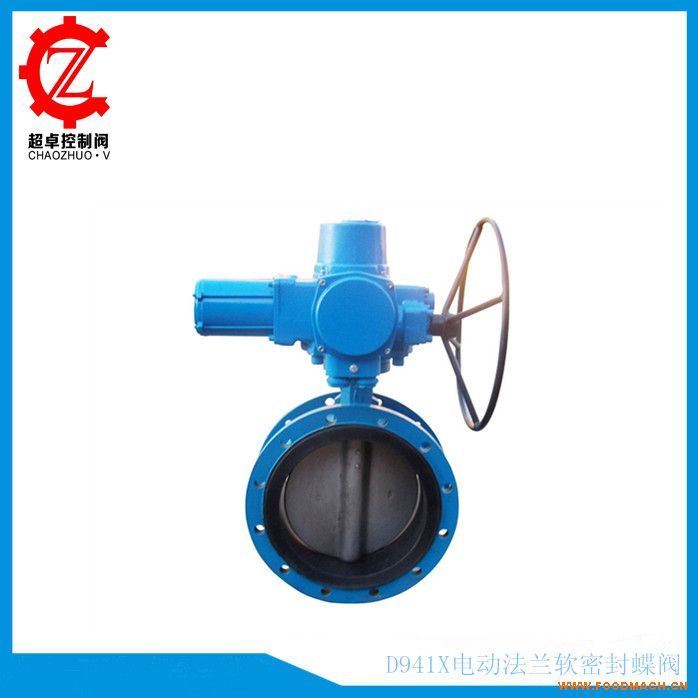

- 產品名稱：D941X電動法蘭軟密封蝶閥【超卓閥門】
- 產品編號：52
- 產品商標：超卓
- 產品規格：常規
- 參考價格：面議
- 更新時間：2025/8/27 16:39:02
- 點擊次數：431次
一、D941X電動法蘭式軟密封蝶閥產品概述:
1、可以任何位置安裝、維修方便。
2、操力矩小，操作方便，省力靈巧。
3、設計新穎、合理，結構獨特，重量輕，啟閉迅速。
4、密封材料耐老化、耐腐蝕，使用壽命長等特點。
5、 密封件可以更換，密封性能可靠達到雙向密封零泄漏。
二、D941X電動法蘭式軟密封蝶閥采用標準:
制造標準 | GB/T12238-1989；lS0 10631-1994；BS EN593-1998 |
法蘭標準 | GB/T17241．6-1998：IS0 7005-2；BSEN 1092-2002 |
結構長度標準 | GB/T1 2221-1989：lS0 5752-1988；BS EN558-1 |
檢驗標準 | GB/T13927-1992；JB/T9092-1999；S0 5028-1993；BS 6755-l-1986 |
三、D941X電動軟密封法蘭蝶閥 特點
1. 電動啟閉，具有任意調整、止回和截止功能。操作方便，安全可靠。
2. 節能驅動，與普通蝶閥同樣的驅動電機即可實現快關段高速小轉矩和慢關低段大轉矩的功能。
3.本閥可連續實現慢開、快開或快關、慢關的動作，并有效的防止了泵出口介質倒流和水錘的產生。
4. 安裝在泵出口時，本蝶閥同時具有止回啊和閘閥的共同功能，因此可以一閥代兩閥，節約安裝空間，節省管網造價。
5. 當發生事故或停電時，可以通過手動操作控制蝶閥啟閉。
6. 流阻小。本閥全開時流阻系數不超過0.3，因此可以節約能源，降低管路的運行費用。
四、D941X電動軟密封法蘭蝶閥 執行標準
設計制造 | 法蘭連接尺寸 | 結構長度 | 壓力試驗 |
GB12238 | GB2555-2526-8 | GB12221 | GB/T13927 |
五、D941X電動軟密封法蘭蝶閥 主要技術參數
公稱壓力（MPa） | 0.25 | 0.6 | 1.0 | |
公稱通經（mm） | 1000～2400 | 800～2400 | 500～1600 | |
試驗壓力 | 強度試驗 | 0.375 | 0.90 | 1.5 |
密封試驗 | 0.275 | 0.66 | 1.1 | |
適用介質 | 水、海水 | |||
適用溫度（℃） | ≤80℃ | |||
安裝方式 | 立式、臥式 | |||
六、D941X電動軟密封法蘭蝶閥 主要零部件材料
零件名稱 | 材料 |
閥體 | 球墨鑄鋼、鑄鋼、合金鋼、不銹鋼 |
蝶板 | 灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料 |
密封圈 | 各種橡膠、聚四氟 |
閥桿 | 2Cr13、不銹鋼 |
填料 | O型圈、柔性石墨O |
七、D941X電動軟密封法蘭蝶閥 主要外形尺寸
PN | DN | L | A | H1 | H2 | DO | B1 | B2 | B3 | B4 |
0.25MPa | 1000 | 410 | 817 | 1303 | 400 | 225 | 709 | 303 | 770 | |
1200 | 470 | 1200 | 812 | 1529 | 400 | 225 | 709 | 303 | 760 | |
1400 | 530 | 1400 | 1020 | 1692 | 400 | 225 | 728 | 303 | 760 | |
1600 | 600 | 1600 | 1145 | 1885 | 400 | 275 | 843 | 385 | 778 | |
1800 | 670 | 1800 | 1315 | 1924 | 400 | 275 | 879 | 385 | 792 | |
2000 | 760 | 2000 | 1670 | 2095 | 400 | 275 | 969 | 450 | 856 | |
2200 | 840 | 2200 | 1739 | 2487 | 400 | 430 | 1103 | 540 | 995 | |
2400 | 910 | 2400 | 1699 | 2595 | 400 | 430 | 1103 | 540 | 995 |
PN | DN | L | A | H1 | H2 | DO | B1 | B2 | B3 | B4 |
0.6MPa | 800 | 318 | 667 | 1190 | 500 | 175 | 583 | 230 | 683 | |
900 | 330 | 745 | 1245 | 400 | 225 | 709 | 303 | 770 | ||
1000 | 410 | 817 | 1303 | 400 | 225 | 709 | 303 | 760 | ||
1200 | 470 | 1200 | 912 | 1529 | 400 | 225 | 728 | 303 | 760 | |
1400 | 530 | 1400 | 1041 | 1693 | 400 | 275 | 843 | 385 | 778 | |
1600 | 600 | 1600 | 1145 | 1885 | 400 | 275 | 879 | 385 | 792 | |
1800 | 670 | 1800 | 1346 | 1924 | 400 | 275 | 969 | 450 | 856 | |
2000 | 760 | 2000 | 1670 | 2095 | 400 | 430 | 1103 | 540 | 995 | |
2200 | 840 | 2200 | 1739 | 2487 | 400 | 430 | 1103 | 540 | 995 | |
2400 | 910 | 2400 | 1850 | 2595 | 400 | 430 | 1103 | 540 | 995 |
PN | DN | L | A | H1 | H2 | DO | B1 | B2 | B3 | B4 |
1.0MPa | 500 | 229 | 548 | 943 | 500 | 145 | 533 | 162 | 610 | |
600 | 267 | 583 | 985 | 500 | 175 | 583 | 230 | 683 | ||
700 | 292 | 612 | 1075 | 500 | 175 | 583 | 230 | 683 | ||
800 | 318 | 677 | 1190 | 400 | 225 | 709 | 303 | 770 | ||
900 | 330 | 745 | 1245 | 400 | 225 | 709 | 303 | 760 | ||
1000 | 410 | 817 | 1303 | 400 | 225 | 728 | 303 | 760 | ||
1200 | 470 | 1200 | 948 | 1529 | 400 | 275 | 843 | 385 | 778 | |
1400 | 530 | 1400 | 1158 | 1692 | 400 | 275 | 879 | 385 | 792 | |
1600 | 600 | 1600 | 1285 | 1885 | 400 | 275 | 969 | 450 | 856 |
