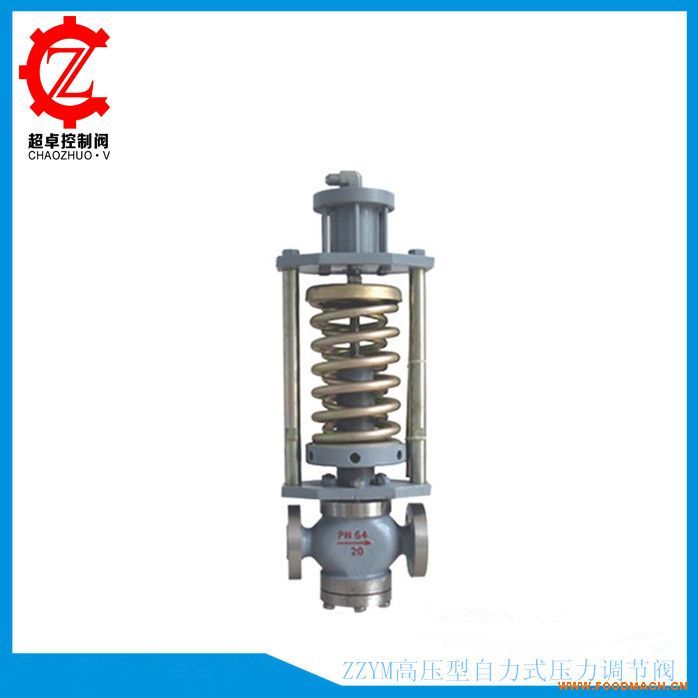

ZZYM高壓型自力式壓力調節閥是一種無需外加驅動能源，依靠被調介質自身的壓力為動力及其壓力變化，按預定設定值，進行自動調節的節能型控制裝置。它集檢測、控制、執行諸多功能于一閥，自成一個獨立的儀表控制系統。該產品由平衡式套筒閥體、波紋管(套筒)平衡件及執行機構組成。是符合國家標準的新一代閥門產品。
一. ZZYM高壓型自力式壓力調節閥 特點:
1. 無需外加驅動能源的節能型自控系統，設備費用低，適用于各種工況環境；
2. 結構簡單，維護工作量�。�
3. 設定點可調且范圍寬，便于用戶在設定范圍內連續調整；
4. 氣缸式機構檢測耐壓范圍大，動作靈敏可靠；
5. 閥內采用壓力平衡機構，使調節閥反應靈敏、控制*、允許壓差大；
該產品由于無需外來能源，產品結構簡單，使用方便，維護工作量少等優點，特別適用于城市供熱、供暖及無外界供電、供氣且又需控制液體及氣體壓力的場合。據國外報道，城市供熱、供暖系統采用該產品，節能效率比以前提高30%-40%，效果顯著。
二. ZZYM高壓型自力式壓力調節閥 主要零件材料：
閥體：ZG230-450、ZG1Cr18Ni9Ti 、ZGCr18Ni12Mo2Ti
閥芯：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
閥座：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
閥桿：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
三.ZZYM高壓型自力式壓力調節閥 主要技術參數:
公稱通徑DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||||
額定流量系數（KV） | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 1750 | ||||||
額定行程 | 8 | 10 | 14 | 20 | 25 | 40 | 50 | 60 | 70 | ||||||||||
公稱壓力PN（MPa） | 1.6、4.0、6.4 | ||||||||||||||||||
壓力調節范圍 （Kpa） | 15～50、40～80、60～100、80～140、120～180、160～220、200～260、240～300、280～350、330～400、380～450、430～500、480～560、540～620、600～700、680～800、780～900、880～1000、600～1500、1000～2500 | ||||||||||||||||||
流量特性 | 快開 | ||||||||||||||||||
調節精度（%） | ±5 | ||||||||||||||||||
使用溫度（℃） | ≤80、≤350（帶冷凝器） | ||||||||||||||||||
允許 泄漏量 | 硬密封（l/h） | 單座：≤10-4閥額定容量（Ⅳ 級）； 雙座、套筒≤5×10-3閥額定容量（Ⅱ級） | |||||||||||||||||
軟密封（ml/h） | 0.15 | 0.30 | 0.45 | 0.60 | 0.90 | 1.7 | 4.0 | 6.75 | 11.10 | 11.60 | |||||||||
減壓比 | *大 | 10 | |||||||||||||||||
*小 | 1.25 | ||||||||||||||||||
重量KG | 26 | 26 | 37 | 37 | 42 | 72 | 90 | 114 | 130 | 144 | 180 | 200 | 250 | ||||||
注：以上是產品介紹，參數，數據，如有任何疑問您可以致電給我們,我們一定會盡心盡力為您提供優質的服務，銷售部電話：0577-57993331 57993332 57993338
