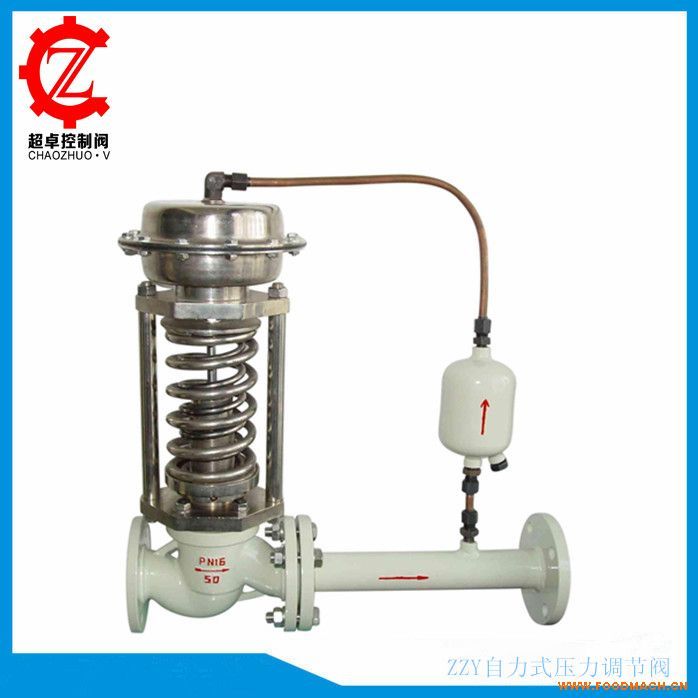

ZZY型自力式壓力調節閥無需外加能源，利用被調介質自身能量為動力源引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前（或閥后）壓力穩定。具有動作靈敏，密封性好，壓力設定點波動力小等優點，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。
本系列產品有單座（ZZYP）、套筒（ZZYM）、雙座（ZZYN）、三種結構；
執行機構有薄膜式、活塞式二種；
作用型式有減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節（K型）。
產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN20～300；
泄漏量等級有II級、IV級和VI級三檔；
流量特性為快開；壓力分段調節從15～2500Kpa�？砂葱枰M合滿足用戶工況要求。
產品特點：
自力式壓力調節閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。
壓力分段范圍細且互相交叉，調節精度高。
壓力設定值在運行期間可連續設定。
對閥后壓力調節，閥前壓力與閥后壓力之比可為10：1～10：8。
橡膠膜片式檢測，執行機構測精度高、動作靈敏。
采用壓力平衡機構，使調節閥反應靈敏、控制*。
零件材料：
閥體：ZG230-450、ZG1Cr18Ni9Ti 、ZGCr18Ni12Mo2Ti
閥芯：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
閥座：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
閥桿：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
膜蓋：A3、A3鋼涂四氟乙烯 不銹鋼
填料：丁腈、乙炳、氟、耐油橡
二、型號說明
三、主要技術參數和性能指標
公稱通徑（DN） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||||||||||
額定流量系數（KV） | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 1750 | ||||||||||||
額定行程 | 8 | 10 | 14 | 20 | 25 | 40 | 50 | 60 | 70 |
| |||||||||||||||
公稱壓力（MPa） | 1.6 4.0 6.4 |
| |||||||||||||||||||||||
壓力調節范圍（KPa） | 15~50 40~80 60~140 120~220 160~220 200~260 240~300 280~350 330~400 380~450 480~560 540~620 600~700 680~800 780~900 880~1000 950~1500 1000~2500 |
| |||||||||||||||||||||||
流量特性 | 快開 |
| |||||||||||||||||||||||
調節精度% | ±5 |
| |||||||||||||||||||||||
使用溫度（℃） | ≤350 |
| |||||||||||||||||||||||
1、允許泄漏量 | 硬密封（1/h） | 單座：≤10-4閥額定容量（IV）級；雙座、套筒：≤5×10-4閥額定容量（II級） |
| ||||||||||||||||||||||
軟密封（1/h） | 0.15 | 0.30 | 0.45 | 0.60 | 0.90 | 1.7 | 4.0 | 6.75 | 11.10 | 16.0 |
| ||||||||||||||
2、減壓比 | *大 | 10 |
| ||||||||||||||||||||||
*小 | 1.25 |
| |||||||||||||||||||||||
四、外形尺寸
公稱通徑（DN） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
法蘭接管尺寸（B） | 383 | 512 | 603 | 862 | 1023 | 1380 | 1800 | 2000 | 2200 | ||||||
法蘭端面距（L） | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | ||
壓 力 調 節 圍 （Kpa） | 15-140 | H | 475 | 520 | 540 | 710 | 780 | 840 | 880 | 915 | 940 | 1000 | |||
A | 280 | 308 | |||||||||||||
200-500 | H | 455 | 500 | 520 | 690 | 760 | 800 | 870 | 880 | 900 | 950 | ||||
A | 230 | ||||||||||||||
120-300 | H | 450 | 490 | 510 | 680 | 750 | 790 | 860 | 870 | 890 | 940 | ||||
A | 176 | 194 | 280 | ||||||||||||
480-1000 | H | 445 | 480 | 670 | 740 | 780 | 850 | 860 | 880 | 930 | |||||
A | 176 | 194 | 280 | ||||||||||||
600-1500 | H | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | 1100 | 1200 | |||||
A | 85 | 96 | |||||||||||||
1000-2500 | H | 445 | 570 | 600 | 820 | 980 | 950 | 1000 | 1100 | 1200 | |||||
A | 85 | 96 | |||||||||||||
重量（Kg） | 26 | 37 | 42 | 72 | 90 | 114 | 130 | 144 | 180 | 200 | 250 | ||||
導壓管接頭螺紋 | M1.6×1.5 | ||||||||||||||
ZZY自力式壓力調節閥訂貨須知：
一、①ZZY自力式壓力調節閥產品名稱與型號②ZZY自力式壓力調節閥口徑③ZZY自力式壓力調節閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定超卓公司的ZZY自力式壓力調節閥型號，請按ZZY自力式壓力調節閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的超卓閥門*為您審核把關。
