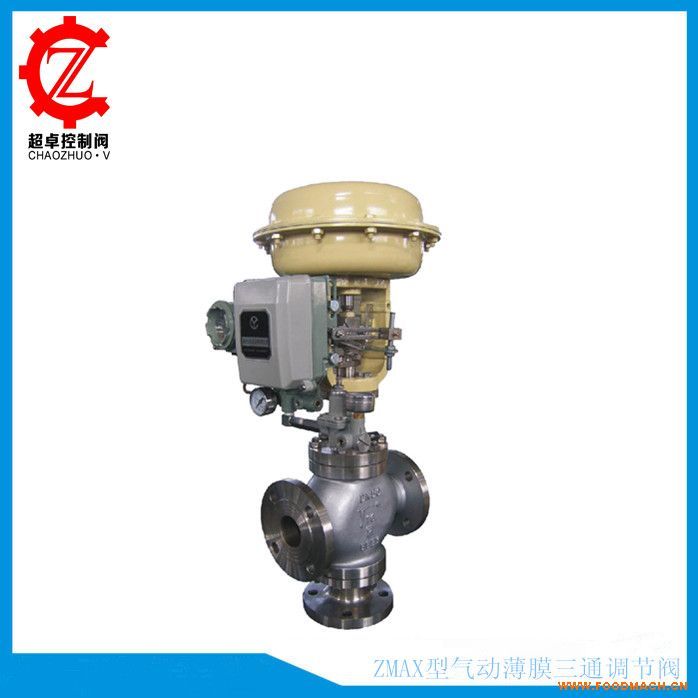

ZMAX型氣動薄膜三通調節閥概述

氣動薄膜三通調節閥采用圓筒型薄壁窗口形閥芯導向，不同于柱塞形閥芯的襯套導向。配用多彈簧執行機構，具有結構簡單、重量輕、體積小、拆裝方便等優點。ZMAX型氣動薄膜三通調節閥廣泛應用于*控制氣體、液體等介質的工藝參加如壓力、流量、溫度、液位保持在給定值。適合于把一種流體通過三通閥分成二路流出或理把兩種流體經三通閥合并成一種流體的場合。本系列產品有三通合流及三通分流兩種。公稱壓力有PN16、40、64；公稱通徑范圍DN25—300。適用流體溫度由-60℃至+450℃。泄漏量標準為Ⅳ級。流量特性有直線、拋物線兩種。
ZMAX型氣動薄膜三通調節閥主要零件材料及推薦使用溫度范圍

閥座直徑mm

合流

25

32

40

50

65

80

100

125

150

200

250

300

分流

25

32

40

50

65

80

100

125

150

200

250

300

額定流量
系數kv

合流

8.5

13

21

34

52

85

125

210

340

535

800

1260

分流

25

32

40

50

65

85

125

210

340

535

800

1260

公稱壓力MPa

1.6 4.0 6.4

行　程mm

16

25

40

60

100

流量特性

直線

介質溫度℃

-20～200、-40～+250(常溫型)、-40～315（中溫型）

法蘭尺寸

鑄鐵法蘭尺寸按JB79-59，鑄鋼法蘭尺寸按JB79-59

法蘭型式

法蘭密封面型式按JB77-59，其中鑄鋼法蘭按光滑式，鑄鋼法蘭按凹式

閥體材質

HT200,ZG230-450、ZG1Cr18Ni9

閥芯材質

1Cr18Ni9

上閥蓋型式

普通式（常溫型），熱片式（中溫型）

可調比

30:1

氣源接頭

M16×1.5

型　號

ZHA(B)-3

ZHA(B)-4

ZHA(B)-5

ZHA(B)-6

有效面積cm²

400

630

1000

1600

行　程mm

16.25

40

60

1000

彈簧范圍KPa

20～100；40～200、20～60、60～100、80～240

項目

不帶定位器

帶定位器

基本誤差％

±6

±1.5

回差％

5

1.5

死區％

4

0.6

始終點偏差％

氣關

始點

±2.5

±1.5

終點

±6.0

氣開

始點

±6.0

終點

±2.5

額定行程偏差％

±2.5

允許泄漏量L/h

10^-3×閥額定容量

供氣壓力

彈簧壓力

25

32

40

50

65

80

100

125

150

200

250

300

0.14MPa

20-100

1220

750

500

300

300

200

120

120

80

50

50

25
