手動自鎖平衡調節閥可安裝在供水管上，也可安裝在回水管上，一般安裝在回水管上，尤其對于高溫環路，為方便調試，更要安裝在回水管路上，安裝了平衡閥的供回水管不必再設截止閥。
產品性能參數

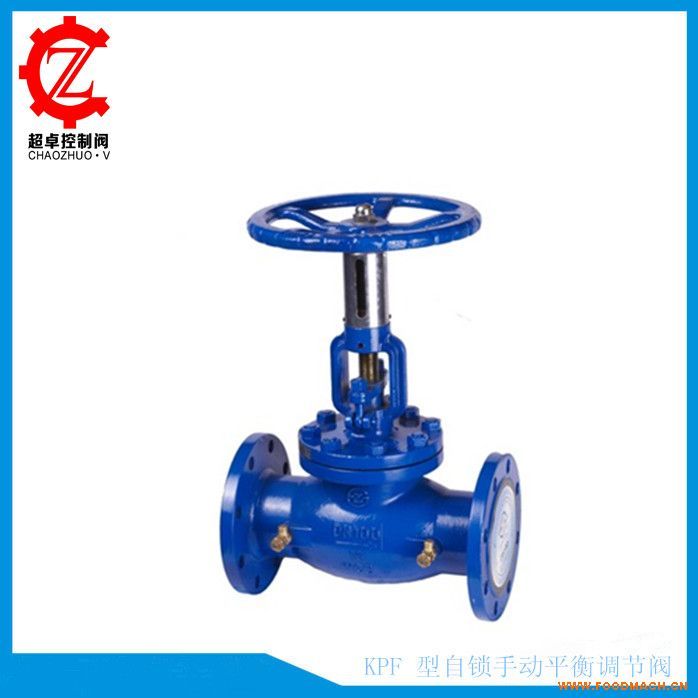

KPF 型手動自鎖平衡調節閥主要性能參數 | |||||
型號 | PN | 工作壓力/MPa | 適用溫度/℃ | 適用介質 | 傳動方式 |
KPF-10 | 10 | 1.0 | -29~350 | 水、蒸汽 | 手動、齒輪傳動、電動 |
KPF-16 | 16 | 1.6 | |||
KPF-25 | 25 | 2.5 | |||
產品零部件材料
KPF 型手動自鎖平衡調節閥零部件材料 | |||
型號 | 材料 | ||
閥體、閥蓋、填料壓蓋、手輪 | 閥桿、閥瓣密封圈 | 指示盤、閥桿螺母、螺母套 | |
KPF-10 | 灰鑄鐵、（鑄鋼） | 不銹鋼 | 黃銅 |
KPF-16 | |||
KPF-25 | |||
產品外形及結構尺寸
KPF 型手動自鎖平衡調節閥主要外形及結構尺寸 | ||||
DN | L | H | H1 | D0 |
15 | 130 | 150 | 160 | 80 |
20 | 150 | 160 | 170 | 180 |
25 | 160 | 182 | 197 | 80 |
32 | 180 | 192 | 207 | 90 |
40 | 200 | 250 | 270 | 100 |
50 | 230 | 264 | 284 | 120 |
65 | 290 | 380 | 410 | 200 |
80 | 310 | 413 | 448 | 200 |
100 | 350 | 446 | 506 | 240 |
125 | 400 | 540 | 595 | 240 |
150 | 480 | 623 | 688 | 360 |
200 | 495 | 687 | 762 | 400 |
250 | 622 | 782 | 867 | 500 |
300 | 698 | 914 | 1009 | 500 |
350 | 787 | 968 | 1073 | 680 |
400 | 914 | 1037 | 1152 | 680 |
500 | 978 | 1440 | 1440 | — |
600 | 1295 | 1790 | 1790 | — |
KPF 型手動自鎖平衡調節閥訂貨須知：
一、①KPF 型手動自鎖平衡調節閥產品名稱與型號②KPF 型手動自鎖平衡調節閥口徑③KPF 型手動自鎖平衡調節閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定超卓公司的KPF 型手動自鎖平衡調節閥型號，請按KPF 型手動自鎖平衡調節閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的超卓閥門*為您審核把關。
