主要特點

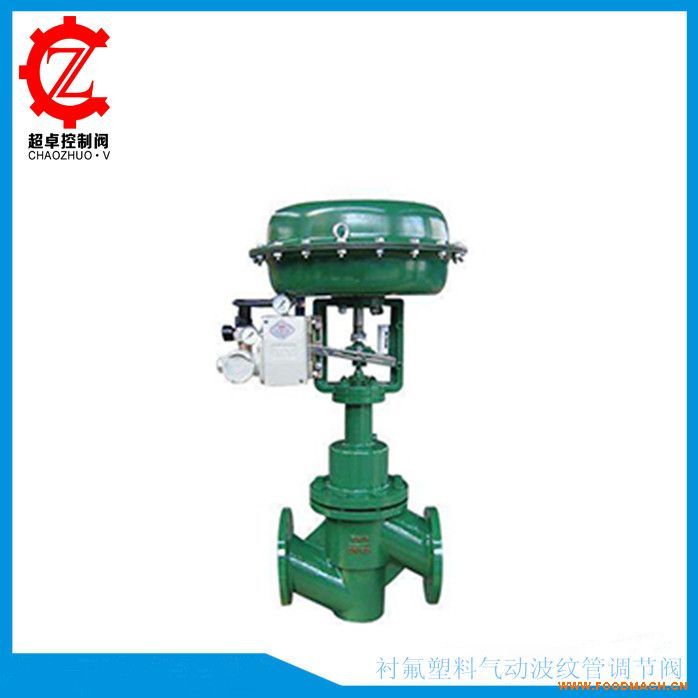

ZJHF襯氟塑料氣動波紋管調節閥是一種防腐蝕直通單座氣動調節閥，與流體接觸的閥體內壁和閥內組件都襯F46的防腐材料，閥內裝有波紋管組件，閥芯頂端與聚四氟乙烯的波紋管上端密封連接，波紋管下端與閥體、上閥蓋、支座用螺栓螺母密封連拉，這樣波紋管把介質與外界腐蝕隔絕，保證閥芯上下動作靈活。襯氟塑氣動波紋管調節閥幾乎能抗所有化學介質的腐蝕，密封性優良，一旦波紋管損壞，調節閥填料可起第二道保護性密封，故適用于劇毒、強腐蝕、易揮發、易滲透介質的調節切斷控制。
設計特點和執行標準
閥體：WCB、ZG230-450襯F46（FEP）、不銹鋼襯46（FEP）
閥座、閥芯：F46、哈氏合金、A蒙乃爾合金
波紋管：F4（PTFE）、哈氏合金
填料：F4、柔性石墨
膜蓋：SPHC鋼板
彈簧：60Si2Mn
適用范圍
城建、化工、冶金、石油、制藥、食品、飲料、環保
產品概述
襯氟塑料氣動波紋管調節閥 詳細技術系數返回氣動調節閥產品列表
公稱通徑mm | G3/4〞 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||||||
閥座直徑mm | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 15 | 20 | 26 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
額定流量系數Kv | 0.08 | 0.12 | 0.2 | 0.32 | 0.5 | 0.8 | 1.2 | 3.2 | 5 | 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 |
公稱壓力Mpa | 1.0 1.6 | ||||||||||||||||||
流量特性 | 直線 | 直線；等百分比 | |||||||||||||||||
有效面積cm2 | 280 | 400 | 630 | 1000 | |||||||||||||||
行程mm | 10 | 16 | 25 | 40 | 60 | ||||||||||||||
彈簧范圍KP | 20～100、40～200、80～240 ；段幅：20～60、60～100 | ||||||||||||||||||
可調比 | R=30:1 | ||||||||||||||||||
介質溫度℃ | －20～＋150 | ||||||||||||||||||
基本誤差% | 帶定位 | ±2.0 | 不帶定位 | ±10 | |||||||||||||||
回差% | ±1.5 | ±8 | |||||||||||||||||
死區% | ±1.5 | ±6 | |||||||||||||||||
始終點偏差% | ±2.0 | ±10 | |||||||||||||||||
額定行程偏差% | ±2.5 | ||||||||||||||||||
允許泄漏量L/h | 10-5×閥額定容量 | ||||||||||||||||||
襯氟塑料氣動波紋管調節閥 外形尺寸返回氣動調節閥產品列表
公稱通徑DN | G3/4〞 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 120 | 180 | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 425 | 460 | 560 |
H1 | 453 | 460 | 517 | 529 | 594 | 624 | 824 | 834 | 20848 | 902 | 920 | 1020 |
H2 | 50 | 65 | 70 | 80 | 79 | 85 | 100 | 114 | 162 | 200 | 240 | 300 |
A | 282 | 360 | 470 | |||||||||
襯氟塑料氣動波紋管調節閥訂貨須知：
一、①襯氟塑料氣動波紋管調節閥產品名稱與型號②襯氟塑料氣動波紋管調節閥口徑③襯氟塑料氣動波紋管調節閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定超卓公司的襯氟塑料氣動波紋管調節閥型號，請按襯氟塑料氣動波紋管調節閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的超卓閥門*為您審核把關。
