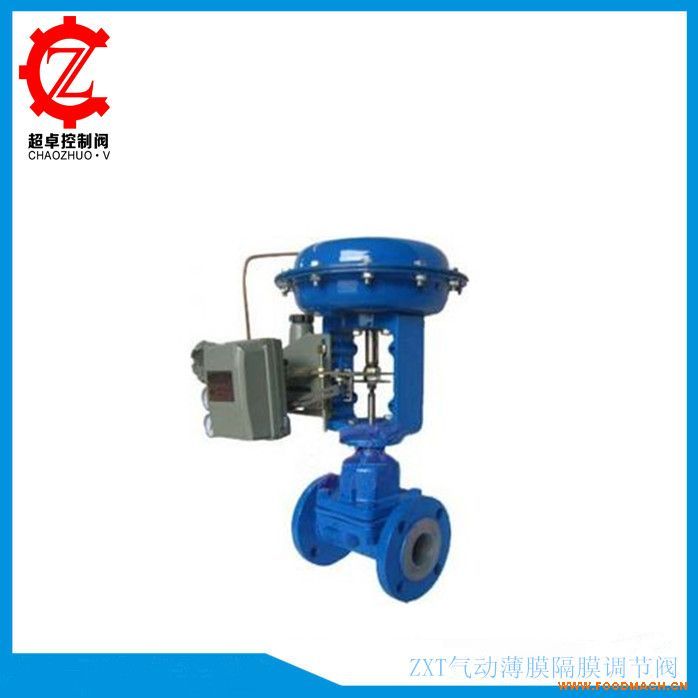

氣動薄膜隔膜調節閥
ZXT、ZST氣動薄膜隔膜調節閥,活塞式隔膜調節閥（簡稱氣動隔膜閥）采用隔膜與閥體間“山”形凸出面進行密封，與外界隔離（無填料函），閥體流路簡單、平滑、可復蓋防腐層，特別適合于要求耐腐蝕、劇毒場合. 本系列產品公稱壓力等級有0.6、1.0MPa，閥體口徑范圍由20~200mm，適用溫度范圍在150℃以內，泄漏量為零
氣動調節閥型號：SZXT AZST | 氣動調節閥 公稱通徑：20MM-200MM | 氣動調節閥使用壓力：1.6MPA -2.5MPA |
氣動調節閥 連接方式：法蘭連接 | 氣動調節閥 形式：氣動 | 氣動調節閥 主要功能：控制流量 |
氣動調節閥介質：各種介質 | 氣動調節閥 材質：WCB鑄鋼 不銹鋼 | 氣動調節閥標準：機械部標準或定做非標 |
氣動薄膜隔膜調節閥產品特點
ZXT型采用多彈簧執行機構，高度及重量均可減小30%。閥體內表面有多種材料涂復層，避免介質直接接觸，承受強閥腐蝕性介質的腐蝕。閥門關閉時，內、外泄漏量為零，特別適合于劇毒介質或不允許污染介質的閥節。流路簡單，阻力小，額定流量系數比同口徑單座，套筒調節閥大。
氣動薄膜隔膜調節閥零件材料
主要零件材料： 閥體：HT200，ZG230~450或上述材質襯里
隔膜：丁荃膠、天然膠、聚四氟乙烯波紋
薄膜：丁腈橡膠夾增強滌綸織物
彈簧：60S12Mn 閥體襯里材質及適用范圍
閥體襯里 | 使用溫度（℃） | 適用介質 |
無襯里 | -10~+175 | 適用于非腐蝕性介質 |
軟橡膠 | -10~+85 | 有很好的耐磨性能，適用于水泥、粘土、煤塵、干燥化肥等 |
硬橡膠 | -10~+85 | 適用于無機械、鹽類、鹽酸、鍍金屬溶液、軟水、氯化物、氯氣等 |
氯丁膠 | -10~+105 | 適用于動物油、植物油和潤滑油，PH值變化范圍很大的腐蝕性泥漿�？鼓p性能良好 |
丁荃膠 | -10~+120 | 防腐性能和耐磨性能良好，對大部分無機酸和酸性灰漿的耐蝕性*好 |
搪瓷 | -10~+175 | 適用于溫?zé)o機酸、氧化酸、鹵素、醇類、酯類等化合物 |
氟46 | -10~+190 | 適用于硫酸、鹽酸、氫氧化鈉等強腐蝕介質 |
氣動薄膜隔膜調節閥隔膜材質及適用范圍
隔膜材質 | 使用溫度（℃） | 適用介質 |
丁荃膠（B級） | -40~+100 | 大部分無機酸如：硫酸、氫氟酸、磷酸等適用，耐蝕性好，同時而各種堿和鹽類 |
天然膠（Q級） | -50~+100 | 主要用于凈化水、無機鹽和烯的礦物酸介質 |
聚四氟乙烯 | -10~+150 | 極優的化學穩定性、耐強酸、濃堿、強氧化劑的腐蝕 |
氣動薄膜隔膜調節閥主要技術參數
公稱通徑DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
額定流量系數Kv | 無襯里 | 9.8 | 19 | 32 | 48 | 63 | 108 | 158 | 270 | 360 | 518 | 1114 |
有襯里 | 7.8 | 17 | 28 | 41 | 55 | 87 | 127 | 240 | 311 | 415 | 1121 | |
額定行程L（mm） | 8 | 10 | 12 | 16 | 24 | 30 | 34 | 36 | 44 | 55 | 65 | |
膜片有效面積Ae(cm 2 ) | 280 | 400 | 600 | 1000 | ||||||||
活塞直徑 | 100 | 125 | 160 | 250 | ||||||||
公稱壓力PN(MPa) | 0.6 1.0 | |||||||||||
固有流量特性 | 近似等百分 | |||||||||||
工作溫度（℃） | ≤150 | |||||||||||
信號范圍Pr(KPa) | 20~100、40~200、400~600 | |||||||||||
允許泄漏量 | 在允許壓差范圍內泄漏量為零 | |||||||||||
表中所列執行機構為標準配置，可根據工藝要求選配。
氣動薄膜隔膜調節閥安裝事項
法蘭標準：鑄鐵法蘭按GB4216-84
鑄鋼法蘭按GB9113-88
法蘭密封面型式：凸面
執行機構氣信號接頭：內螺紋M16×1.5
結構長度：GB12221-89
閥體法蘭端面距及法蘭標準也可按用戶指定標準制造 如：ANSI、JIS、DIN等標準
