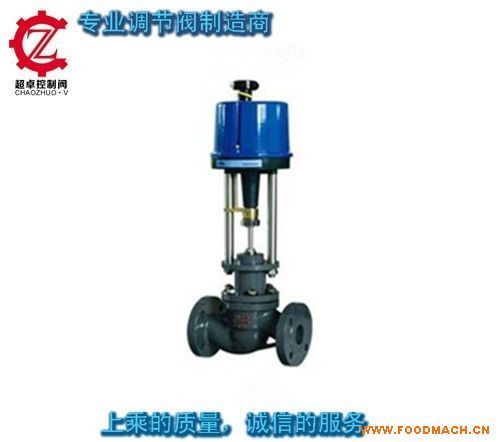

ZDSM系列直行程電動套筒調節閥，由套筒閥配用德國進口PS系列電動執行機構組成。電動執行機構內有伺服系統，無需另配伺服放大器，有輸入控制信號（4－20mADC或1－5VDC）和單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。采用平衡式閥塞結構，具有閥塞穩定性好、不易產生震動、噪聲低敏感性小、允許使用壓差大、連線簡單等特點，廣泛用于流量系數大，泄漏量要求比較嚴的電力、冶金、石油、化工、輕工等行業的工業自動控制系統中。
一、閥體
形 式：直通套筒鑄造閥
公稱通徑：25－300mm
公稱壓力：PM1.6 4.0 6.4MPa
連接形式：法蘭式按JB78－59 JB79－59
材 料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
二、上閥蓋
常溫型：-20℃－+200℃
散熱型：-40℃－+450℃
壓蓋形式：螺栓壓緊式
填料：V型聚四氟乙烯填料、柔性石墨、不銹鋼波紋管
三、執行機構
類型：可選PS、3810、ZAZ型（DN100以內）、DKZ型（DN100以上）系列電子式直行程執行機構。防爆型選用3810系列
技術參數和性能：請參閱對應的執行機構與閥門定位器說明書。
四、ZDSM型電動套筒調節閥規格參數表
公稱通徑DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
閥座直徑dn (mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
額定流量系數Kv | 10 | 20 | 25 | 40 | 63 | 100 | 155 | 250 | 370 | 580 | 900 | 1300 | |
行程mm | 16 | 25 | 40 | 60 | 100 | ||||||||
允許壓差△MPa | ≤公稱壓力`MPa | ||||||||||||
基本誤差% | ±2.5 | ||||||||||||
回差% | 2.5 | ||||||||||||
死區% | 1.0 | ||||||||||||
始終點偏差% | ±2.5 | ||||||||||||
額定行程偏差% | 2.5 | ||||||||||||
允許泄漏量Q | Kv值的0.05% | ||||||||||||
可調范圍 | 50:1 | ||||||||||||
配電動執行器型號 | PSL
| PSL201 | PSL202 | PSL204 | PSL208 | PSL312 | PSL325 | ||||||
3810L | SA－08 | 381LSA－20 | 381LSB－30 | 381LSB－50 | 381LSC－65 | 381LSC－160 | |||||||
公稱壓力介質溫度閥體材料 | 1.6MPa | 常溫-20℃~＋200℃ 鑄鐵HT200 | |||||||||||
4.0MPa | 常溫-40℃~＋200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti | ||||||||||||
中溫- 40℃~＋450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti | |||||||||||||
6.4MPa | 常溫-40℃~＋200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti | ||||||||||||
中溫-40℃~＋450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti | |||||||||||||
五、安裝尺寸
公稱通徑DN（mm） | L(mm) | H1(mm) | H(mm) | Rmm | ||
PN(MPa) | 常溫 | 中溫 | ||||
1.6 | 6.4 | |||||
25 | 185 | 200 | 110 | 704 | 855 | 176 |
40 | 220 | 235 | 125 | 747 | 898 | 176 |
50 | 250 | 265 | 131 | 755 | 906 | 176 |
65 | 275 | 295 | 171 | 835 | 986 | 176 |
80 | 300 | 320 | 189 | 882 | 1033 | 176 |
100 | 350 | 400 | 208 | 920 | 1071 | 176 |
150 | 450 | 550 | 275 | 1117 | 1332 | 225 |
200 | 550 | 670 | 320 | 1310 | 1516 | 225 |
250 | 640 | 810 | 390 | 1420 | 1626 | 225 |
300 | 880 | 950 | 450 | 1520 | 1726 | 225 |
六、型號編制說明
Z | D | S | P | 40 | P | G |
自控閥門 | 執行機構類型： | 位移特征： | 閥門結構： | 公稱壓力： | 閥體材質： | 溫度類型： |
| D：表示PS系列 | S：表示直行程 | P：表示單座 | 16：表示1.6MP | C：表示碳鋼 | G：表示中溫型 常溫省略 |
| R：表示3810系列 |
| N：表示雙座 | 40：表示4.0MP | P：表示不銹鋼鑄鐵省略 |
|
| H：表示DKZ系列 |
| M：表示套筒 | 64：表示6.4MP |
|
ZDSM系列直行程電動套筒調節閥訂貨須知：
一、①ZDSM系列直行程電動套筒調節閥產品名稱與型號②ZDSM系列直行程電動套筒調節閥口徑③ZDSM系列直行程電動套筒調節閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定超卓公司的ZDSM系列直行程電動套筒調節閥型號，請按ZDSM系列直行程電動套筒調節閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的超卓閥門*為您審核把關。
