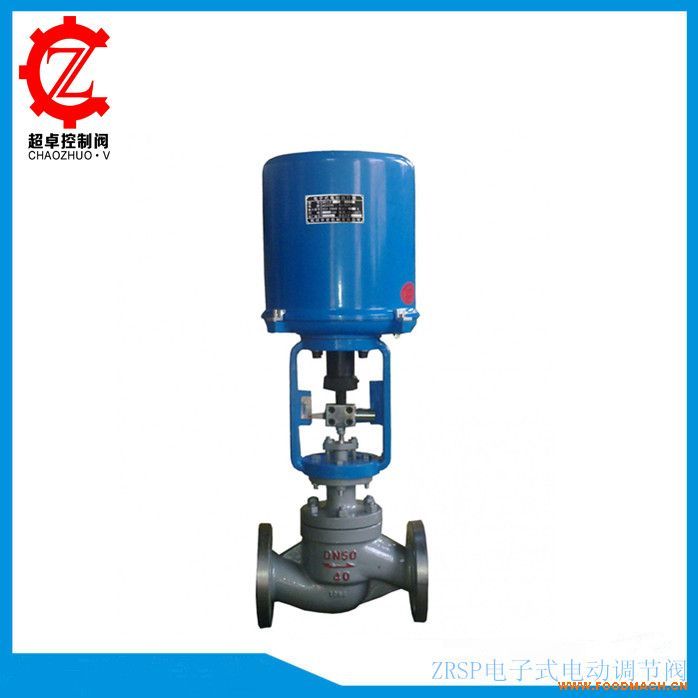

超卓ZRSP(M)型電子式精小型電動單座（套筒調節閥，由低流阻直通單座閥，或低流阻套筒閥配用3810系列執行機構等組成。電動執行機構內有伺服放大器，無需另配伺服放大器，有輸入控制信號（4—20mADC或1－5VDC）及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。該閥具有體積小，重量輕、連線簡單、流量大、調節精度高等特點，廣泛應用于電力、石油、化工、冶金、環保、輕工、教學和科研設備等行業的工業過程自動控制系統中。
一、閥體
形式：直通倒S鑄造閥
公稱通徑：DN20－300mm
公稱壓力：PN1.6 4.0 6.4MPa
連接形式：JB78－59 JB/T79.2－94凹式
材 料：ZG230—450 ZG1Gr18Ni9Ti
ZG0Cr18Ni12M02Ti
二、上閥蓋
常 溫 型：-20℃－+200℃
散 熱 型：-40℃―+450℃
壓蓋形式：螺栓壓緊式
填 料：V型聚四氟乙烯，柔性石墨，不銹鋼波紋管
三、閥內組件
閥芯形式：上導向單座柱塞式閥芯，
或上導向單座套筒柱塞式閥芯
流量特性：等百分比特性，
直線特性和快開特性
材 料：1Cr18Ni9Ti OCr18Ni12Mo2Ti
四、執行機構
類型:3810電子式直行程執行機構，防爆型選用3810型，
技術參數和性能：請參閱對應的執行機構及閥門定位器說明書
五、外形尺寸
公稱通 徑DN（mm） | L(mm) | H(mm) | H1(mm) | D (mm) | 重量 | ||||||
1.6 (MPa) | 4.0 (MPa) | 6.4 (MPa) | 常溫 型 | 散熱 型 | PN0.6 (MPa) | PN1.6 (MPa) | PN4.0 (MPa) | PN6.4 (MPa) | 1.6 (MPa) | ||
G3/4” | 120 | 120 | 120 |
| / | 31 | 31 | 31 |
| 225 | 12 |
20 | 181 | 194 | 206 | 501 | 651 | 45 | 52 | 52 | 65 | 225 | 23 |
25 | 184 | 197 | 210 | 513 | 663 | 50 | 57.5 | 57.5 | 70 | 225 | 24 |
40 | 222 | 235 | 251 | 650 | 815 | 65 | 75 | 75 | 85 | 225 | 39 |
50 | 254 | 267 | 286 | 652 | 822 | 70 | 82 | 82 | 90 | 225 | 44 |
65 | 276 | 292 | 311 | 770 | 950 | 80 | 92 | 92 | 102 | 225 | 64 |
80 | 298 | 317 | 337 | 782 | 967 | 95 | 100 | 100 | 107 | 225 | 76 |
100 | 352 | 368 | 394 | 800 | 1010 | 105 | 110 | 117 | 125 | 310 | 97 |
150 | 451 | 473 | 508 | 1080 | 1340 | 132 | 142 | 150 | 172 | 310 | 203 |
200 | 600 | 610 | 650 | 1125 | 1385 | 160 | 170 | 187 | 207 | 310 | 264 |
250 | 650 | 670 | 690 | 1345 | 1625 | 187 | 202 | 225 | 235 | 310 | 418 |
300 | 740 | 770 | 800 | 1365 | 1645 | 220 | 230 | 257 | 265 | 310 | 618 |
六、ZRSP/M規格參數表
公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |||||||
閥座直徑mm | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||
額定流量系數Kv | 直線 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 940 | 1200 | |||
等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 850 | 1050 | ||||
行程mm | 10 | 16 | 25 | 40 | 60 | 100 | ||||||||||||||
允許泄漏量Q | 單座式 | IV級為Kv值的0.01%,按GB4213－92標準 | ||||||||||||||||||
套筒式 | III級為Kv值的0.1%,按GB4213－92標準 | |||||||||||||||||||
基本誤差% | ±2.5 | |||||||||||||||||||
回差% | 2.0 | |||||||||||||||||||
死區% | 1.0 | |||||||||||||||||||
始終點偏差% | ±2.5 | |||||||||||||||||||
額定行程偏差% | 2.5 | |||||||||||||||||||
可調比 | 50:1 | |||||||||||||||||||
七、允許壓差
公稱通徑 | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | |||||||
閥座直徑 | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
執行機構 | 允許壓差ΔP（MPa） | |||||||||||||||||
381LSA-20 | 單座 | 6.4 | 6.4 | 6.4 | 4.90 | 3.14 | 1.92 | 1.23 | 0.78 |
|
|
|
|
|
|
|
| |
套筒 |
|
|
|
| 6.4 | 6.4 | 6.4 | 5.10 |
|
|
|
|
|
|
|
| ||
381LSB-50 | 單座 |
|
|
|
|
| 4.79 | 3.06 | 1.96 | 1.16 | 0.76 | 0.49 |
|
|
|
|
| |
套筒 |
|
|
|
|
|
|
|
| 6.4 | 6.4 | 6.25 |
|
|
|
|
| ||
381LSC-65 | 單座 |
|
|
|
|
|
|
|
| 1.51 | 0.99 | 0.64 | 0.41 | 0.28 |
|
|
| |
套筒 |
|
|
|
|
|
|
|
|
|
|
| 6.4 | 4.23 | 3.23 |
|
| ||
381LSC-99 | 單座 |
|
|
|
|
|
|
|
|
|
|
| 0.63 | 0.44 | 0.25 |
|
| |
套筒 |
|
|
|
|
|
|
|
|
|
|
|
|
|
| 3.31 | 2.07 | ||
381LSC-160 | 單座 |
|
|
|
|
|
|
|
|
|
|
|
|
|
| 0.30 | 0.20 | |
套筒 |
|
|
|
|
|
|
|
|
|
|
|
|
|
| 6.00 | 4.00 | ||
八、型號編制說明
Z | D | S | P | 16 | C | G |
自控閥門 | 執行機構類型 | 位移特征： | 閥門結構形式： | 公稱壓力： | 閥體材質： | 溫度類型： |
| D：表示PS系列 | S：表示直行程 | P：表示單座 | 16：表示1.6MPa | C：表示碳鋼 | G：表示中溫 常溫省略 |
| R：表示3810系列 |
| M：表示套筒 | 40：表示4.0MPa | P：表示不銹鋼 鑄鐵省略 | |
| H：表示DKZ系列 |
|
| 64：表示6.4MPa |
| |
| C：表示其它系列 |
|
ZRSP電子式電動調節閥訂貨須知：
一、①ZRSP電子式電動調節閥產品名稱與型號②ZRSP電子式電動調節閥口徑③ZRSP電子式電動調節閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定超卓公司的ZRSP電子式電動調節閥型號，請按ZRSP電子式電動調節閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的超卓閥門*為您審核把關。
